单路输出模式

●

输出总功率2.5W

●

输出电压3.3~48V

●

输入电压范围85~265VAC

●

高隔离电压2500VAC

●

小体积双排直插立式安装

●

开关频率60kHz

输入电压范围

85~265VAC    100~360VDC

输出电压精度

标称输出电压±2%

负载效应

10%~100%Ionom变化时 △ Voutnom≤±0.5%

源效应

Vinmin~Vinmax变化时 △ Voutnom≤±0.2%

纹波及噪声

≤1%  Voutnom（max）

转换效率

见产品选型表

温度系数

≤±0.02%/℃ （最大值）

隔离电压

Vin~Vout二者之间为2500VAC/min

绝缘电阻

≥100MΩ

平均无故障间隔时间

≥5×10⁵h

保护功能

短路保护（自恢复）、过热保护（自恢复）

工作温度

−25~+60℃满载使用/+60~+85℃降额使用

储存温度

−40~+125℃

相对湿度

10RH~90RH

冷却方式

自然冷却

型号

输入电压范围
Vac/Vdc

输出电压/电流
（V）/（A）

最大容性负载（µF）

典型效率
（%）

FAS2.5-5-WEDT

85V-265V/100V-360V

5/0.50

1000

70

FAS2.5-12-WEDT

85V-265V/100V-360V

12/0.22

680

75

FAS2.5-15-WEDT

85V-265V/100V-360V

15/0.17

680

75

FAS2.5-24-WEDT

85V-265V/100V-360V

24/0.11

470

75

FAS2.5-5-WED

85V-265V/100V-360V

5/0.50

1000

70

FAS2.5-12-WED

85V-265V/100V-360V

12/0.22

680

75

FAS2.5-15-WED

85V-265V/100V-360V

15/0.17

680

75

FAS2.5-24-WED

85V-265V/100V-360V

24/0.11

470

75

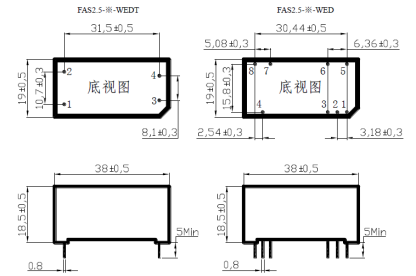

定义

1

2

3

4

定义

1

2

3

4

5

6

7

8

说明

L

N

-V

+V

说明

+V

NP

-V

PinGND

NC

NC

L

N
