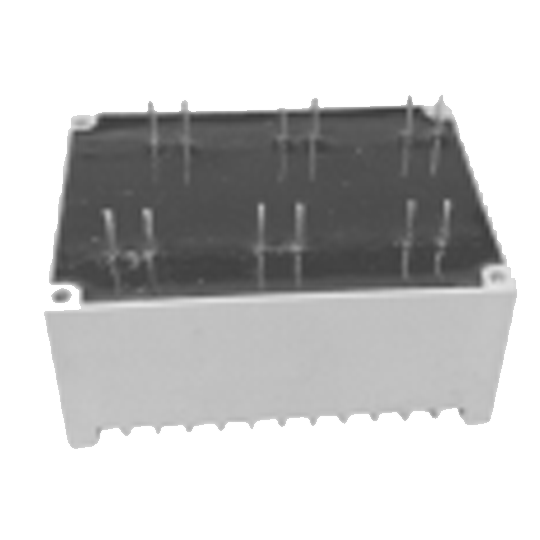

SPT-5014系列三相同步电源变压器
SPT-5014系列三相同步电源变压器
SPT-5014系列三相同步电源变压器是为适应用户“更小功率”、“更小体积”之要求而开发出来的新产品,采用阻燃工程塑料外壳经环氧封装而成。结构紧凑、坚固,抗震、防潮、阻燃。
SPT-5014系列标准产品通用技术参数:

 一、特点

    SPT-5014系列三相同步电源变压器是为适应用户更小功率更小体积之要求而开发出来的新产品,采用阻燃工程塑料外壳经环氧封装而成。结构紧凑、坚固,抗震、防潮、阻燃。其显著特点是:

    ● 三相同步信号与电源电压为一体;

    ● 全封闭印刷线路板直接焊接;

    ● 机械和环境隔离能力强。

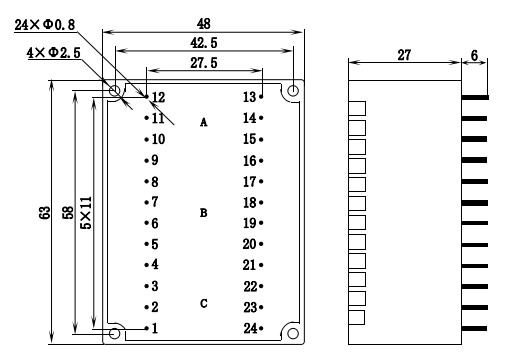

    二、外形尺寸及引出端子排列见下图




三、各型号的绕组接线图,输入、输出特性见下述各表

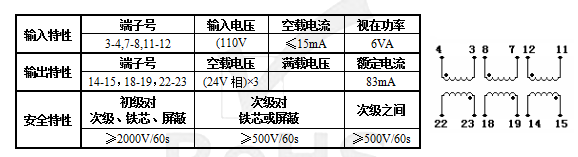

1SPT-5014-01

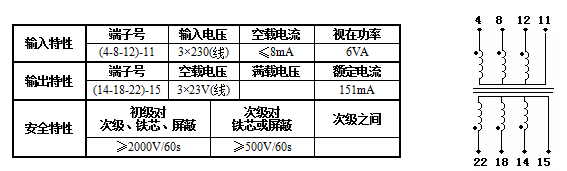

2SPT-5014-02

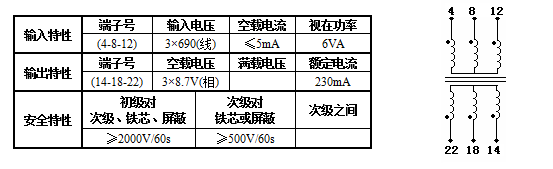

3SPT-5014-03

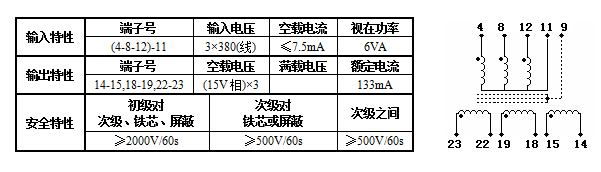

4SPT-5014-04


四、其它:

本系列三相同步电源变压器空载损耗不大于0.5W;次级输出功率可做到6W;参数可按用户要求设计定制。
