S系列电源变压器泄漏磁场 等值线分布图
S系列电源变压器泄漏磁场 等值线分布图
S系列电源变压器采用卧装办法直接插焊在印刷线路板上,其线圈平面与印刷线路平面垂直,线圈产生的磁力线与印刷线路平面平行。因此,变压器漏磁对印刷线路的影响比立装式的变压器要小。
为了让用户在使用该系列变压器时,对其漏磁有一个定量估计,以便更合理地编排印刷线路板,我们委托国内一重点大学电子工程系对该系列不同功率的电源变压器作了漏磁测试,根据实验数据分别绘制了漏磁三个分量Bx、By和Bz的等值线分布图,并对实验结果作出了理论分析。
标准产品通用技术参数:

 一、前言

 S系列电源变压器采用卧装办法直接插焊在印刷线路板上,其线圈平面与印刷线路平面垂直,线圈产生的磁力线与印刷线路平面平行。因此,变压器漏磁对印刷线路的影响比立装式的变压器要小。


 为了让用户在使用该系列变压器时,对其漏磁有一个定量估计,以便更合理地编排印刷线路板,我们委托国内一重点大学电子工程系对该系列不同功率的电源变压器作了漏磁测试,根据实验数据分别绘制了漏磁三个分量BxByBz的等值线分布图,并对实验结果作出了理论分析。


 二、分布图使用方法说明

 1.坐标系的定义

    如右图所示:以变压器的几何对称中心作为原点,将变压器宽度方向(也就是变压器内绕组的轴线方向)定义为X轴方向,将变压器的长度方向定义为Y轴方向,将变压器的高度方向定义为Z轴方向。这样,变压器线圈平面与YOZ面平行、印刷板平面与XOY面平行。

 2.电子回路的轴线与X轴平行时,用Bx图。

       电子回路的轴线与Y轴平行时,用By图。

       电子回路的轴线与Z轴平行时,用Bz图。

    泄漏磁场的磁感应强度B是三维矢量:B = Bxax + Byay + Bxaz

    一般情况下,S电源变压器所在印刷板上的电子回路的轴线方向肯定平行于Z轴方向,所以用Bz图。但实际应用中,也有些印刷板与PBT变压器所在板垂直布置,这时就要根据那些板的轴线方向来选择BxBy图。


   三、漏磁影响的定量估计

    1根据电子回路所在位置的坐标,在相应漏磁分布图中可查得Bm,再由下式计算该电子回路接收到的干扰电势有效值。

        ueff = 4.44Bm·S·f×10-4(V)

    式中,Bm:单位为特斯拉(T)S:为电子回路面积,单位为cm2f:单位为赫兹(Hz)

    2例:采用S15系列电源变压器,某电子回路轴线在Z轴方向,回路中心点坐标为(70),回路面积为1cm2,由S15Bz图中查得Bm=1.0×10-4T,则接收的干扰电势有效值为:

        ueff = 4.44Bm·S·f×10-4 = 2.22×10-6(V)

    3说明:

    分布图中的漏磁是在变压器空载状态下测得的。变压器带载状态下的漏磁比空载状态下要小,所以实际的干扰电势比上述计算值要小。


 四、几点结论

    1.变压器的漏磁大小与变压器的标称功率有关,一般标称功率越大漏磁越大。漏磁大小与次级绕组数量无关。

    2.变压器空载状态下的漏磁比带载状态下要大。分布图中的漏磁值是在空载状态下测得的最大值。

    3S/T系列变压器,其线圈产生的大部分磁力线与所在印刷板平面平行,因此,其漏磁对印刷线路的影响可以忽略。

    4.为了避免干扰,用户在布置印刷线路板上的元件上时,靠近变压器的元件,特别是电感元件,其绕组平面应布成与变压器绕组平面(YOZ)垂直。

    5.有些电子设备可能需要布置相互垂直的两块线路板,这时,应尽量使某一块线路板与另一块线路板中变压器的YOZ面垂直。


 五、S系列电源变压器泄漏磁场等值分布图

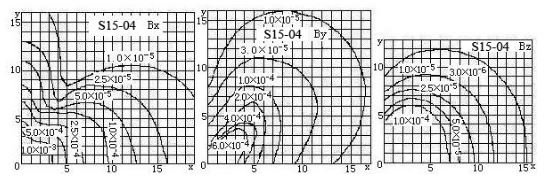

1.S15-04 Bx、By、Bz泄漏磁场等值线分布图:

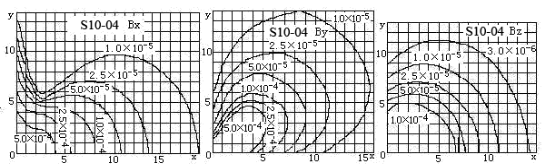

 2.S10-04 Bx、By、Bz泄漏磁场等值线分布图:

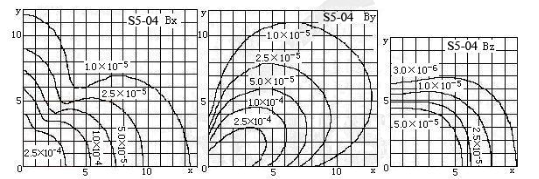

3S5-04 BxByBz泄漏磁场等值线分布图:

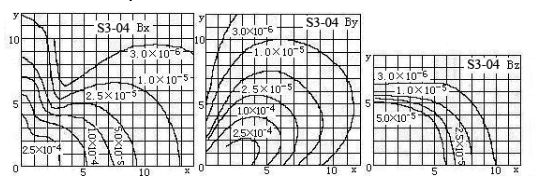

4S3-04 BxByBz泄漏磁场等值分布图:

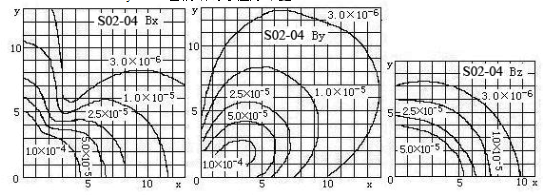

5S2-04 BxByBz泄漏磁场等值分布图:

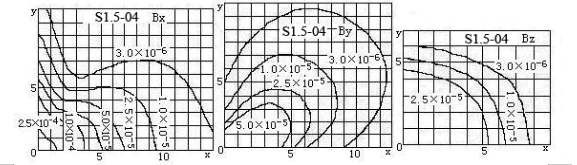

6S1.5-04 BxByBz泄漏磁场等值分布图:

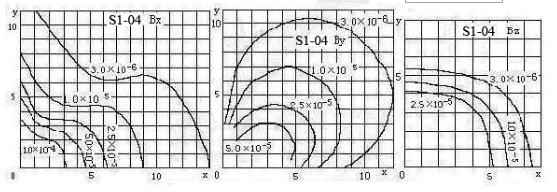

7S1-04 BxByBz泄漏磁场等值分布图

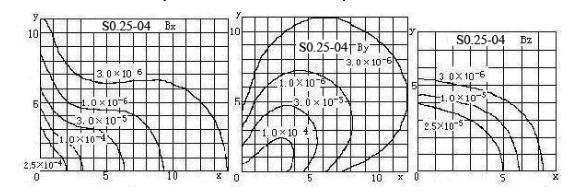

 8S0.25-04 BxByBz泄漏磁场等值分布图:
