一、特点：

    1．体积小，精度好，输出电压高；印刷线路板直接焊接安装，使用方便，外形美观；

    2．全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

    二、使用环境条件：

    1．环境温度：-55℃~+85℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

    三、工作频率范围：20Hz~20kHz。

    四、绝缘耐热等级：B级(130℃)。

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频3kV50Hz /1分钟；

    3．阻燃性：符合UL94-V0级。

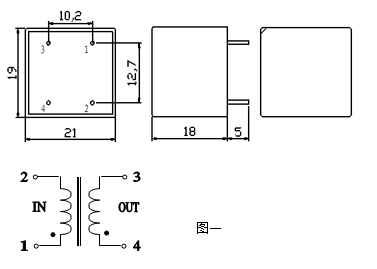

    六、外形图、安装尺寸和线圈图(见图一)：

 七、典型应用及性能参数：

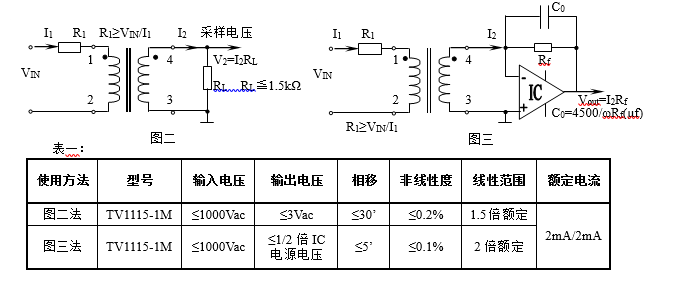

    TV1115是一种电流型电压互感器，典型应用如图二和图三，性能参数见表一。

      八、注意事项：

      本型电压互感器其原理是电流型电压互感器，所以次级电路不允许开路使用，也因于此，请不要在次级回路安装熔断器。
