一、特点：

1．立式穿芯，安装方式灵活，既可固定于母线上，又可固定在底板上；

2．二次侧引线颜色不同便于区分同名端和三相；

3．全封闭结构，环氧灌封，耐环境性好，绝缘隔离能力强，防潮抗震，外形美观。

二、使用环境条件：

1．环境温度：-55℃~+85℃；

2．相对湿度：温度为40℃时不大于90%；

3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：20Hz~1kHz。

四、绝缘耐热等级：B级。

五、安全特性：

1．绝缘电阻：常态时大于1000MΩ；

2．抗电强度：可承受工频6000V/1分钟；

3．阻燃性：符合UL94-Vo级。

4．过载特性：输入5倍额定电流，变换器可以长期工作；

             输入10倍额定电流，变换器可以工作十分钟。

六、外形图、安装尺寸和线圈图：

1．外形及安装尺寸见图一

                                    图一

 注：A相输出为黄线，B相输出为绿线，C相输出为红线，黑线为公共线。

2．线圈图见图二

                               图二

七、性能参数：

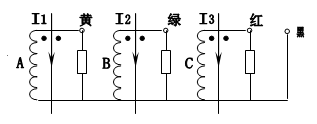

按图三所示应用时性能参数见下表：

                    图三

八、注意事项：

1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态。

2．电流互感器次级电路不允许开路，所以请不要装熔断器。
