一、特点：

1．立式穿芯，安装方式灵活，PCB板焊接安装

2．全封闭，机械和耐环境性能好，电压隔离能力强，外形美观；

二、使用环境条件：

1．环境温度：-25℃~+60℃；

2．相对湿度：温度为40℃时不大于90%；

3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：20Hz~20kHz。

四、绝缘耐热等级：B级(130℃)。

五、安全特性

1．绝缘电阻：常态时大于1000MΩ；

2．抗电强度：可承受工频6000V/50Hz/1分钟；

3．阻燃性：符合UL94-Vo级。

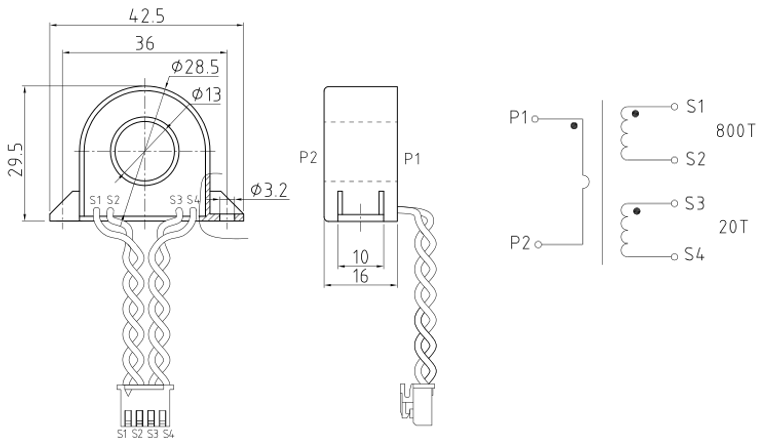

六、外形图、安装尺寸及线圈图图一

                                                                                图一

七、典型应用及性能参数：

     按图二所示应用时性能参数见下表：

                                                    图二
