一、特点：

1．立式穿芯，安装方便；

2．采用标准端子排引出，接线方便；

3．环氧固定，抗震能力强，外形美观。

二、使用环境条件：

1．环境温度：-55℃~+85℃；

2．相对湿度：温度为40℃时不大于90%；

3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：20Hz~1kHz。

四、绝缘耐热等级：B级。

五、安全特性：

1．绝缘电阻：常态时大于1000MΩ；

2．抗电强度：可承受工频3000V/1分钟；

3．阻燃性：符合UL94-Vo级。

4．过载特性：输入5倍额定电流，互感器可以长期工作；

             输入10倍额定电流，互感器可以工作十分钟。

六、外形图、安装尺寸和线圈图：

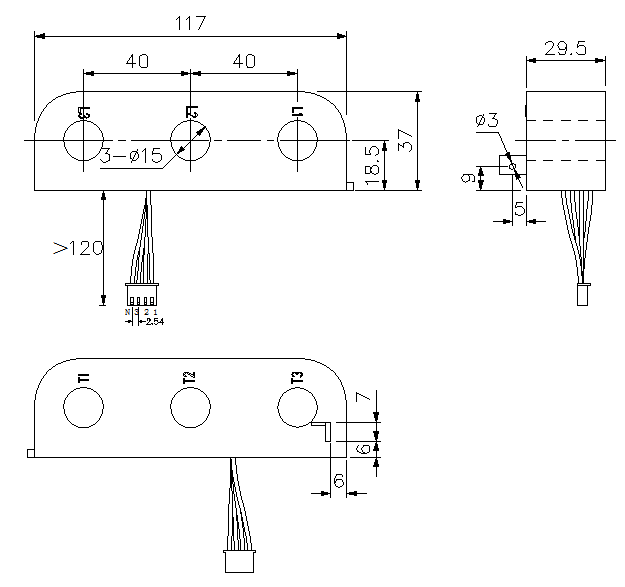

1．外形及安装尺寸见图一

                  图一

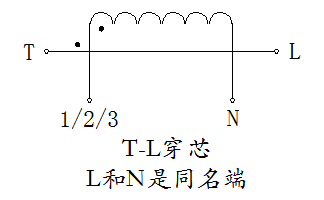

2．线圈图见图二

              图二

七、性能参数：

按图三所示应用时性能参数见下表：
