一、特点：

    1．印刷线路板直接焊接安装, 外形美观；

    2．原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘；

    3．原边不串电阻输入，副边直接输出电压；

    3．全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

    二、使用环境条件：

    1．环境温度：-40℃~+85℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

    三、工作频率范围：20Hz~1kHz。

    四、绝缘耐热等级：B级(130℃)。

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频3kV50Hz /1分钟；

    3．阻燃性：符合UL94-V0级。

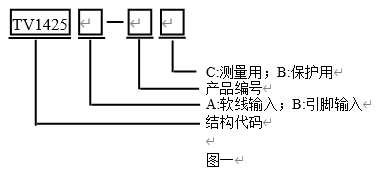

    六、型号规格定义：

    七、外形图、安装尺寸及原理图见图二（公差±0.5mm）：

                    图二

   八、型号及性能参数：

    说明：若表中参数不能满足用户要求，可按用户要求设计定制。
