TA1006系列母线内置微型精密交流电流互感器
TA1006系列母线内置微型精密交流电流互感器
一、特点:
1.母线内置,印刷线路板直接焊接安装;
2.体积小巧,精度高,外形美观;
3.全封闭,机械和耐环境性能好,电压隔离能力强。
TA1006系列标准产品通用技术参数:

一、特点

1.母线内置,印刷线路板直接焊接安装;

2.体积小巧,精度高,外形美观;

3.全封闭,机械和耐环境性能好,电压隔离能力强。



二、使用环境条件:

1.环境温度:-55℃~+85℃

2.相对湿度:温度为40℃时≤90%


3.大气压力:860~1060mbar(约为650~800mmHg)



三、工作频率范围:50Hz~60Hz



四、绝缘耐热等级:B(130℃)



五、安全特性:

1.绝缘电阻:常态时大于1000MΩ

2.抗电强度:可承受工频2500V50Hz /1分钟;

3.阻燃性:符合UL94-Vo级。

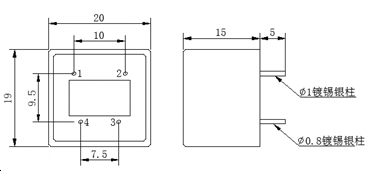

六、外形图、安装尺寸见右上图一



七、线圈图见下图二

 2.png 3.png 4.png


八、典型应用及性能参数:

1.用电阻法直接获得采样电压时(如右上图三所示)性能参数见表一;

表一

产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

额定

采样电压

相移

非线性度

线性范围

耐压

(kV)

TA1006-01M

5A

2.5mA

100Ω

0.25mV

≤30’

≤0.25%

≥2倍额定

≥2

TA1006-02M

1A

2.5mA

100Ω

0.25mV

≤30’

≤0.25%

≥2倍额定

≥2

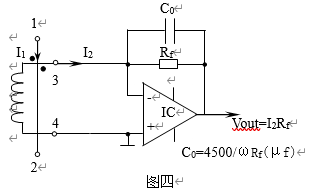

2.用IC法获行采样电压时(如右上图四所示)性能参数见表二

表二

产品型号

额定

输入电流

额定

输出电流

额定采样电压

相移

非线性度

线性范围

耐压

(kV)

TA1006-01M

5A

2.5mA

≤1/2IC电源电压

≤5’

≤0.1%

≥2倍额定

≥2

TA1006-02M

1A

2.5mA

≤1/2IC电源电压

≤5’

≤0.1%

≥2倍额定

≥2



九、注意事项:

1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态。

2.电流互感器次级电路不允许开路,所以请不要装熔断器。
