北京创四方电子集团股份有限公司
一、特点：
1．立式穿芯，印刷线路板直接焊接安装；
2．全封闭，机械和耐环境性能好，电压隔离能力强，外形美观；
3．精度高，采样范围宽，应用灵活。
二、使用环境条件：
1．环境温度：-55℃~+85℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。
三、工作频率范围：20Hz~20kHz。
四、绝缘耐热等级：B级(130℃)。
五、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频6kV50Hz /1分钟；
3．阻燃性：符合UL94-V0级。
六、外形图、安装尺寸(图一)及线圈图(图二)：
七、典型应用及性能参数：

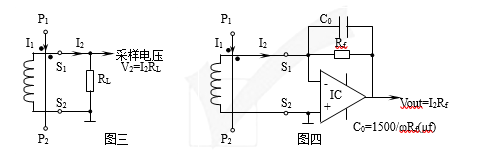

1．用电阻法直接获得采样电压时(见图三)性能参数见表一；
2．用IC法获得采样电压时(图四所示)性能参数见表二；
表一：
产品型号 | 额定 输入电流 | 额定 输出电流 | 额定 采样电阻 RL | 额定 采样电压 | 相移 | 非线性度 | 线性范围 |
TA1420-01 | 5A | 5mA | 200Ω | 1V | ≤30’ | ≤0.2% | ≥2倍额定 |
TA1420-01M | 5A | 5mA | 250Ω | 1.25V | ≤37’ | ≤0.25% | |
TA1420-02 | 10A | 5mA | 400Ω | 2V | ≤20’ | ≤0.2% | |
TA1420-02M | 10A | 5mA | 500Ω | 2.5V | ≤25’ | ≤0.25% | |
TA1420-03 | 15A | 5mA | 600Ω | 3V | ≤15’ | ≤0.2% | ≥1.5倍额定 |
TA1420-03M | 15A | 5mA | 750Ω | 3.75V | ≤19’ | ≤0.25% | |
TA1420-04 | 20A | 5mA | 800Ω | 4V | ≤12’ | ≤0.2% | |
TA1420-04M | 20A | 5mA | 1000Ω | 5V | ≤15’ | ≤0.25% | |
TA1420-05 | 25A | 5mA | 1000Ω | 5V | ≤10’ | ≤0.2% | ≥1.2倍额定 |
TA1420-05M | 25A | 5mA | 1250Ω | 6.25V | ≤12.5’ | ≤0.25% | |
TA1420-06 | 30A | 5mA | 1200Ω | 6V | ≤9’ | ≤0.2% | |
TA1420-06M | 30A | 5mA | 1500Ω | 7.5V | ≤11’ | ≤0.5% |
表二：
产品型号 | 额定 输入电流 | 额定 输出电流 | 额定 采样电压 | 相移 | 非线性度 | 线性范围 |
TA1420-01 | 5A | 5mA | ≤1/2倍IC电源电压 | ≤5’ | ≤0.1% | ≥2倍额定 |
TA1420-01M | 5A | 5mA | ||||
TA1420-02 | 10A | 5mA | ||||
TA1420-02M | 10A | 5mA | ||||
TA1420-03 | 15A | 5mA | ||||
TA1420-03M | 15A | 5mA | ||||
TA1420-04 | 20A | 5mA | ||||
TA1420-04M | 20A | 5mA | ||||
TA1420-05 | 25A | 5mA | ||||
TA1420-05M | 25A | 5mA | ||||
TA1420-06 | 30A | 5mA | ||||
TA1420-06M | 30A | 5mA |
八、注意事项：
1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；
2．电流互感器次级电路不允许开路，所以请不要装熔断器。
