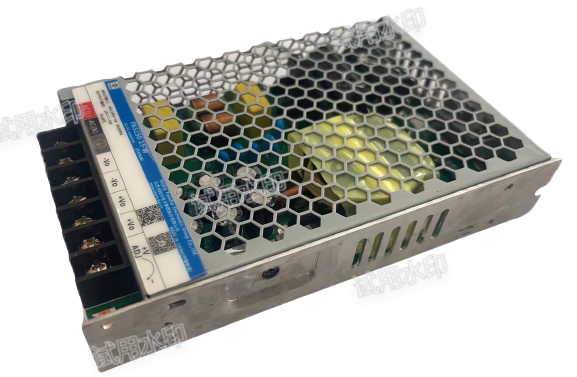

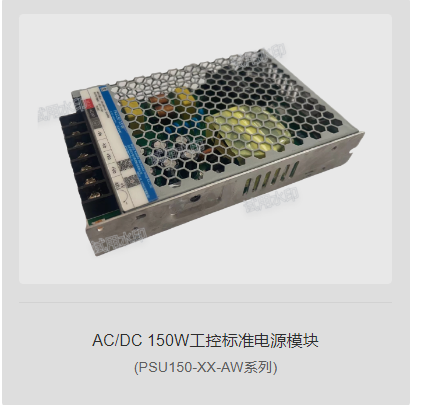

AC/DC 150W工控标准电源模块
AC/DC 150W工控标准电源模块
超宽输入电压范围:85 - 264VAC/ 120 -370VDC
工作温度范围:-30℃ To +70℃
体积小、效率高
输出短路、过压、过流、过温保护
低纹波噪声
3000VAC隔离电压
交直流两用(同一端子输入电压)
PSU150-XX-AW系列标准产品通用技术参数:



产品特点

超宽输入电压范围:85 - 264VAC/ 120 -370VDC

工作温度范围:-30℃ To +70℃

体积小、

输出短路、过压、过流、过温保护

低纹波噪声

3000VAC隔离电压

交直流两用(同一端子输入电压)




PSU150-XX-AW系列-----创四方为客户提供的一款金属机壳式开关电源该电源采用领先的电源技术,选用优质的电子器件,经严格的工艺加工而成,具有全球通用输入电压范围、交直流两用、高性价比、高可靠性、高功率密度,高隔离耐压等特点。该系列产品广泛应用于工业自动化机械工业控制系统机械和电气设备电子仪器设备家用电器等行业中。




注:如未特殊说明,所有规格参数均在输入电压230VAC,输出额定负载(纯电阻负载),湿度<75%RH25℃环境温度下测量。



选型表

产品型号

输出功率(W)

额定输出电压及电流(V/A)

效率 230VAC(%)Typ

纹波与噪声(mVp-p)

PSU150-12-AW

150

12/12.5

86

150

PSU150-15-AW

150

15/10

87

150

PSU150-24-AW

156

24/6.5

88

200

PSU150-36-AW

154.8

36/4.3

88

200

PSU150-48-AW

158.4

48/3.3

89

200



入特性

项目

工作条件

Min.

Typ.

Max.

单位

输入电压范围

交流输入

85

--

264

VAC


直流输入

120

--

370

VDC

输入频率


47

--

63

Hz

输入电流

115VAC

--

--

4

A


230VAC

--

--

2


冲击电流

115VAC

冷启动

--

30

--



230VAC


--

60

--


漏电流

240VAC

0.75mA

热插拔


不支持



出特性

项目

工作条件

Min.

Typ.

Max.

单位

稳压精度

全负载范围

--

±1

--

%

最小负载


0

--

--


线性调整率

额定负载

--

±0.5

--


负载调整率

0-100%负载

--

±0.5

--


温度漂移系数


--

±0.03

--

%/℃

空载功耗


--

--

1.5

W

掉电保持时间

115VAC

8

--

--

ms


230VAC

16

--

--


纹波和噪声*的测试方法采用靠测法,测量时示波器选用20MHz带宽限制,输出并联 10uF 电解电容和 0.1uF 陶瓷电容




保护特性

项目

工作条件


短路保护

短路状态消失后,恢复时间小于 5s

打嗝式,可长期短路保护,自恢复

过流保护


105%-160%,自恢复

过压保护

12V

≤16.2V


15V

≤25V


24V

≤33.6V


36V

≤48.6V


48V

≤60V

过温保护


输出电压关断,自恢复

用特性

项目

工作条件

Min.

Typ.

Max.

单位

离电压

输入-输出

测试时间 1 分钟,漏电流<10mA

--

3000

--

VAC




--

2000

--



图片3.png输出-


--

1250

--


绝缘电阻

输入-输出

测试电压:500Vdc

50

--

--


图片4.png输入-


50

--

--



图片5.png输出-


50

--

--


工作温度


-30

--

+70

存储温度


-40

--

+85


开关频率


--

85

--

kHz





理特性

壳材料

金属(AL1100,SGCC)

封装尺寸

159mm x 97mm x 30mm

重量

382g(TYP)

却方式

然空冷





品特性曲线


                             输出负载-效率                                                                                                                                                             输入电压-效率




     输入电压-输出功率

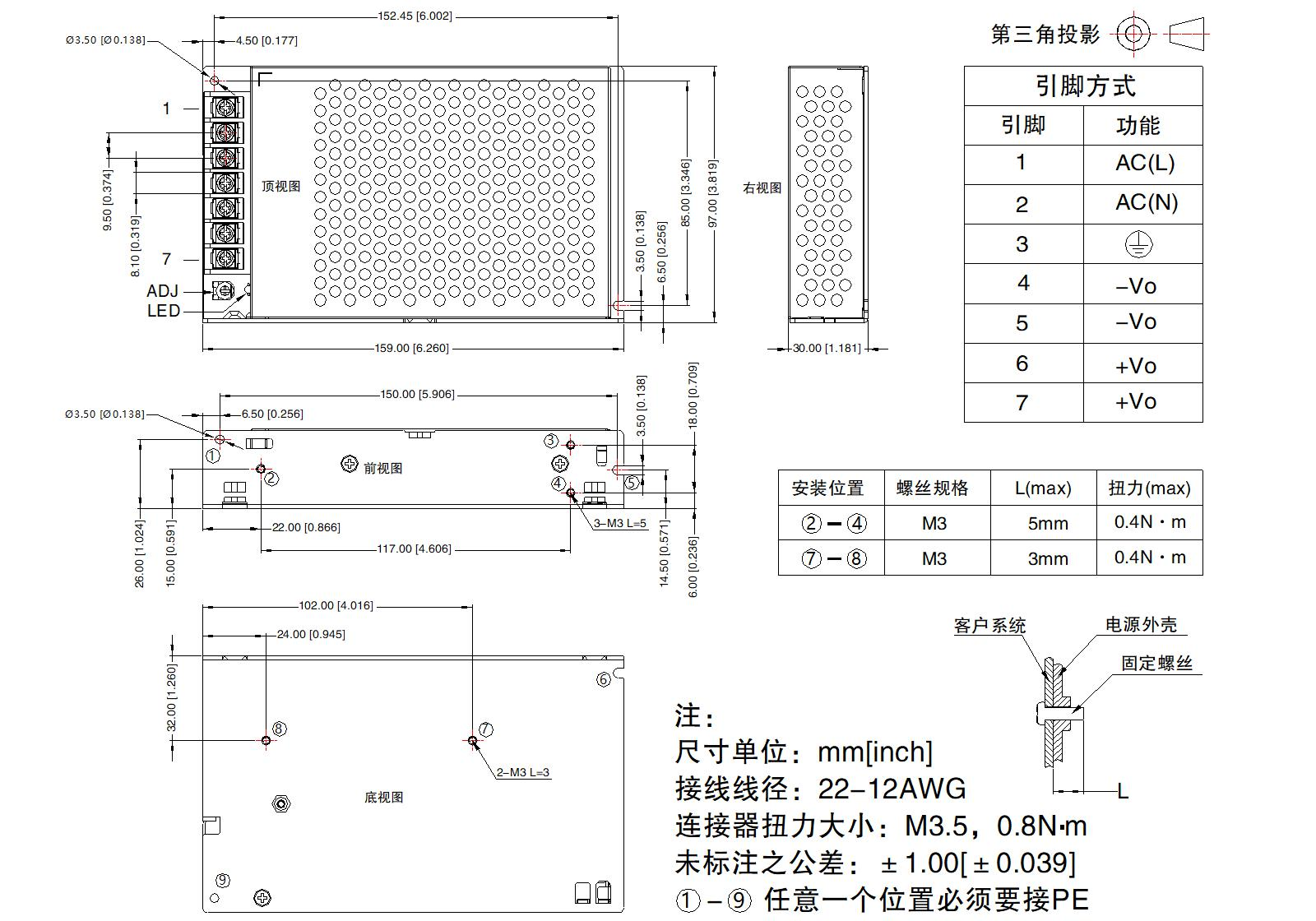

尺寸、管脚定义
