产品特点
超宽输入电压范围：85-305VAC/100-430VDC
工作温度范围：-40℃ TO +85℃
低待机功耗、效率高
输出短路、过压、过流保护
低纹波噪声
4000VAC高隔离电压
交直流两用（同一端子输入电压）
PSU75-XX-AW系列-----是创四方为客户提供的一款超小型金属机壳式开关电源。该电源采用领先的电源技术，选用优质的电子器件，经严格的工艺加工而成，具有全球通用输入电压范围、交直流两用、高性价比、高可靠性、低功耗，高隔离耐压等特点。该系列产品广泛应用于工控、LED、路灯控制、电力、安防、通讯、智能家居等领域。
注：如未特殊说明，所有规格参数均在输入电压230VAC,输出额定负载（纯电阻负载），湿度＜75%RH，25℃环境温度下测量。
选型表 | ||||
产品型号 | 输出功率（W） | 额定输出电压及电流（V/A） | 效率 230VAC（%）Typ | 纹波与噪声（mVp-p） |
PSU75-12-AW | 72 | 12/6 | 89 | 120 |
PSU75-15-AW | 75 | 15/5 | 89 | 120 |
PSU75-24-AW | 76.8 | 24/3.2 | 91 | 150 |
PSU75-36-AW | 75.6 | 36/2.1 | 91 | 200 |
PSU75-48-AW | 76.8 | 48/1.6 | 92.5 | 200 |
输入特性 | |||||||
项目 | 工作条件 | Min. | Typ. | Max. | 单位 | ||
输入电压范围 | 交流输入 | 85 | -- | 305 | VAC | ||
直流输入 | 100 | -- | 430 | VDC | |||
输入电压频率 | 47 | -- | 63 | Hz | |||
最大输入电流 | 115VAC | -- | -- | 2 | A | ||
230VAC | -- | -- | 1 | A | |||
冲击电流 | 115VAC（冷启动） | -- | 40 | -- | A | ||
230VAC（冷启动） | -- | 75 | -- | A | |||
热插拔 | 不支持 | ||||||
输出特性 | ||||||
项目 | 工作条件 | Min. | Typ. | Max. | 单位 | |
稳压精度 | 全负载范围 | -- | ±1 | -- | % | |
最小负载 | 0 | -- | -- | |||
线性调整率 | 额定负载 | -- | ±0.5 | -- | ||
负载调整率 | 0%-100%负载 | -- | ±0.5 | -- | ||
掉电保持时间 | 115Vac | 8 | -- | -- | ms | |
230Vac | 55 | -- | -- | |||
温度漂移系数 | 0℃-50℃,230Vac | -- | ±0.03 | -- | %/℃ | |
待机功耗 | 12V/15V/24V | -- | -- | 0.3 | W |
36V/48V/54V | -- | -- | 0.5 | ||
短路保护 | 短路保护消失后，恢复时间小于5s | 可长期保护电路，自恢复 | |||
过流保护 | 230VAC,额定负载 | 110%-200%，自恢复 | |||
过压保护 | 12V | ≤16VDC（打嗝，自恢复） | |||
15V | ≤21.75VDC（打嗝，自恢复） | ||||
24V | ≤33.6VDC（打嗝，自恢复） | ||||
36V | ≤48.6VDC（打嗝，自恢复） | ||||
48V | ≤60VDC（打嗝，自恢复） | ||||
通用特性 | ||||||
项目 | 工作条件 | Min. | Typ. | Max. | 单位 | |
隔离电压 | 输入-输出 | 测试时间 1 分钟，漏电流<10mA | 4000 | -- | -- | VAC |
| 2000 | -- | -- | |||
| 1250 | -- | -- | |||
绝缘电阻 | 输入-输出 | 测试电压：500Vdc | 100 | -- | -- | MΩ |
| 100 | -- | -- | |||
| 100 | -- | -- | |||
工作温度 | -40 | -- | +85 | ℃ | ||
存储温度 | -40 | -- | +85 | |||
工作湿度 | 无冷凝 | 20 | -- | 90 | %RH | |
存储湿度 | -- | -- | 95 | |||
物理特性 | |
外壳材料 | 金属（AL1100,SGCC） |
封装尺寸 | 99mm x 82mm x 30mm |
重量 | 220（TYP） |
冷却方式 | 自然空冷 |
产品特性曲线 |

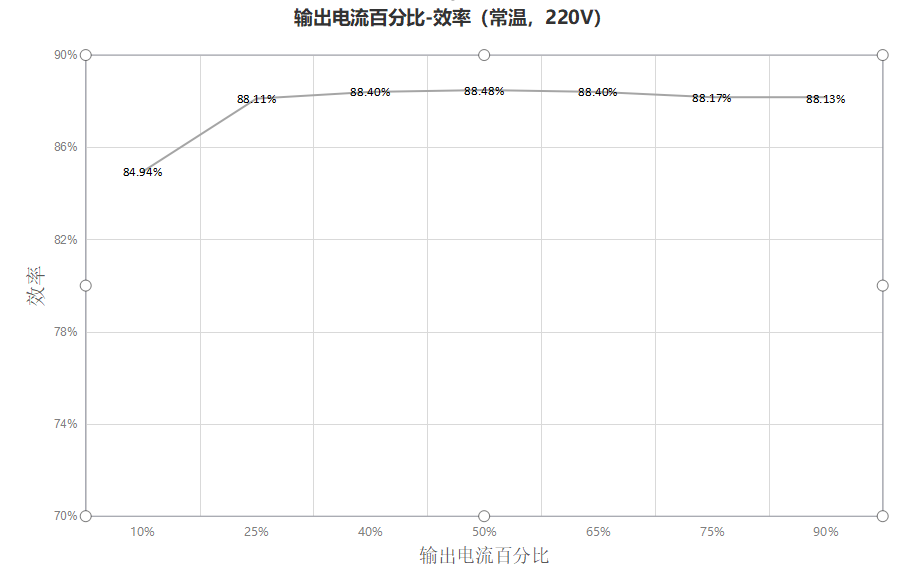

输出负载-效率(15V)

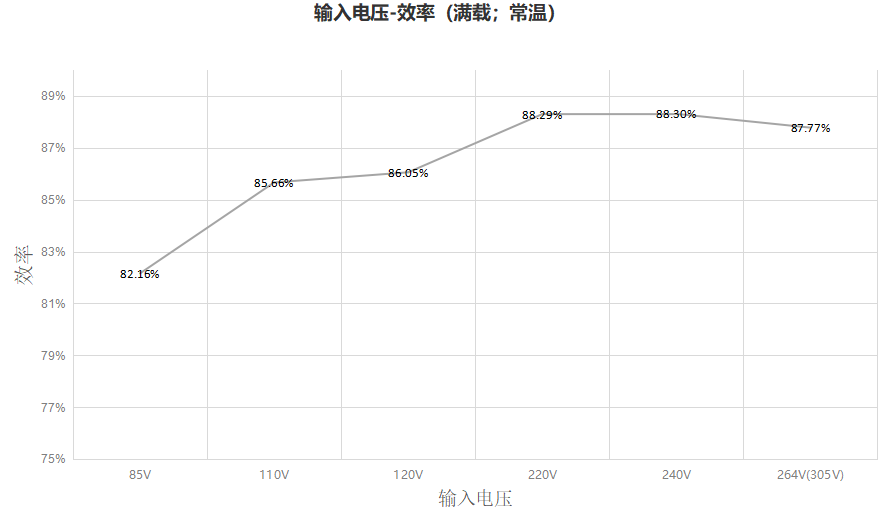

输入电压-效率(15V)

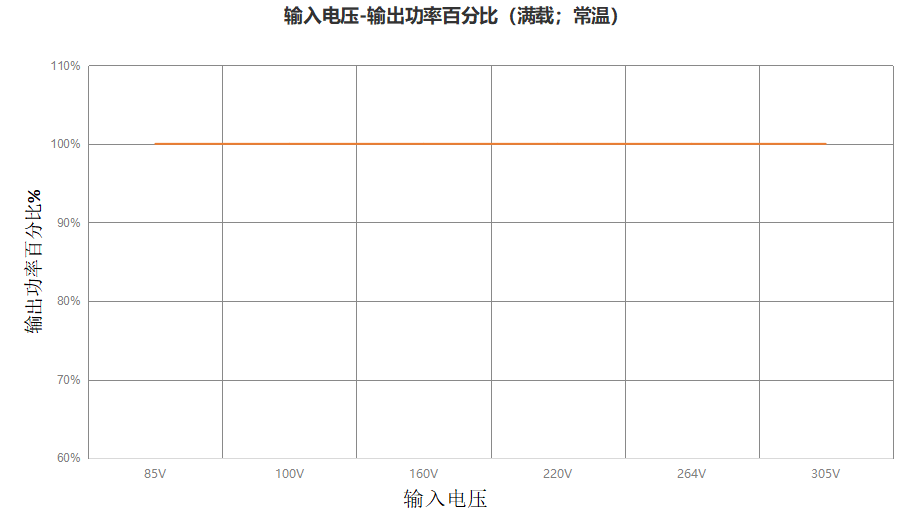

输入电压-输出功率(15V)

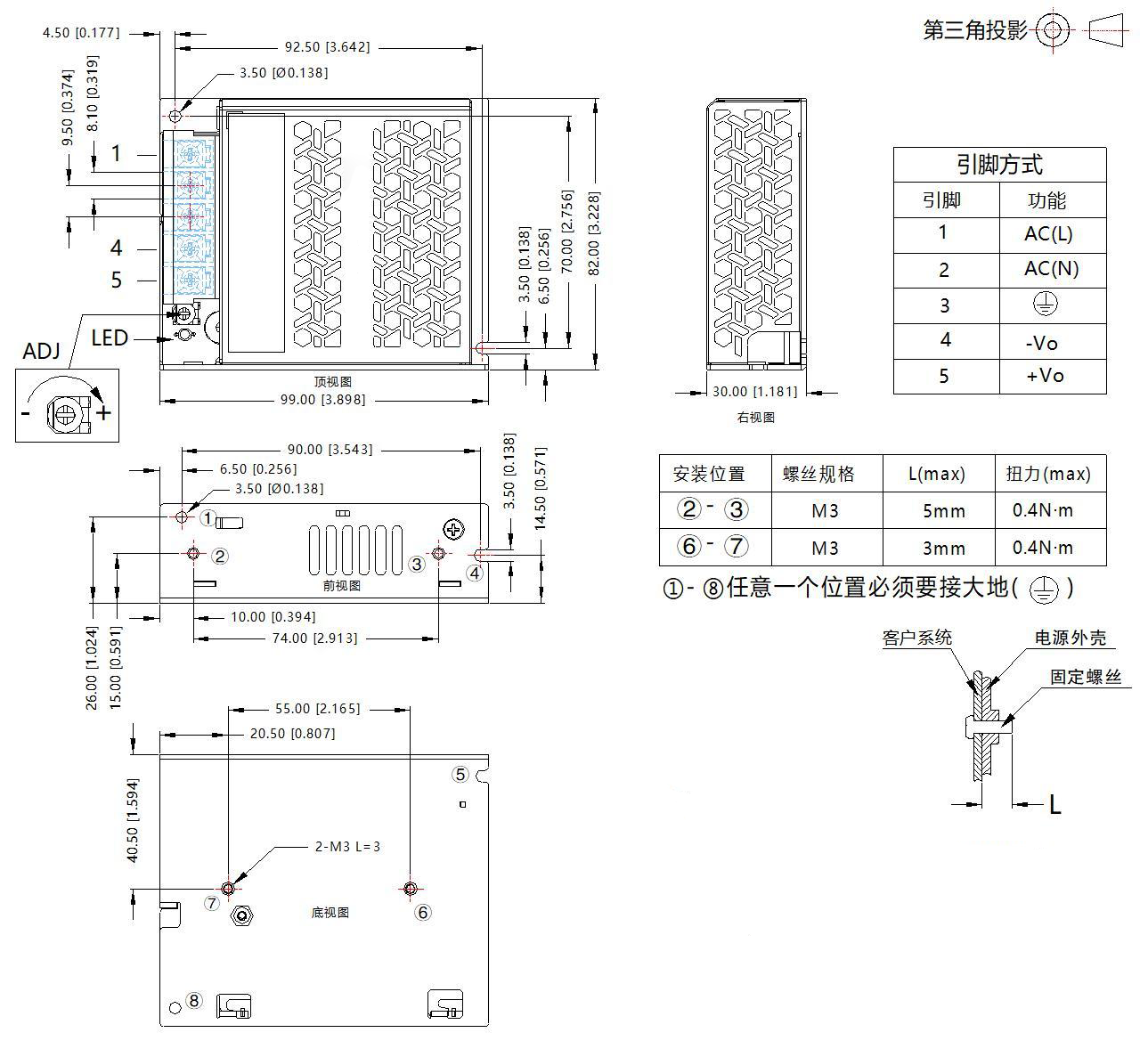

尺寸、管脚定义 |
