一、特点：

体积小巧，带载能力强；开合式设计，安装使用方便，广泛应用于电力运维及电力项目改造。

二、使用环境条件：

1．使用温度：-20℃~+50℃；

2．相对湿度：温度为40℃时不大于90%；

3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：50Hz~1kHz。

四、绝缘耐热等级： B 级(130℃)。

五、安全特性：

1．绝缘电阻：常态时大于100MΩ；

2．抗电强度：可承受工频1KV/50Hz/1分钟；

3．阻燃性：符合UL94-Vo级。

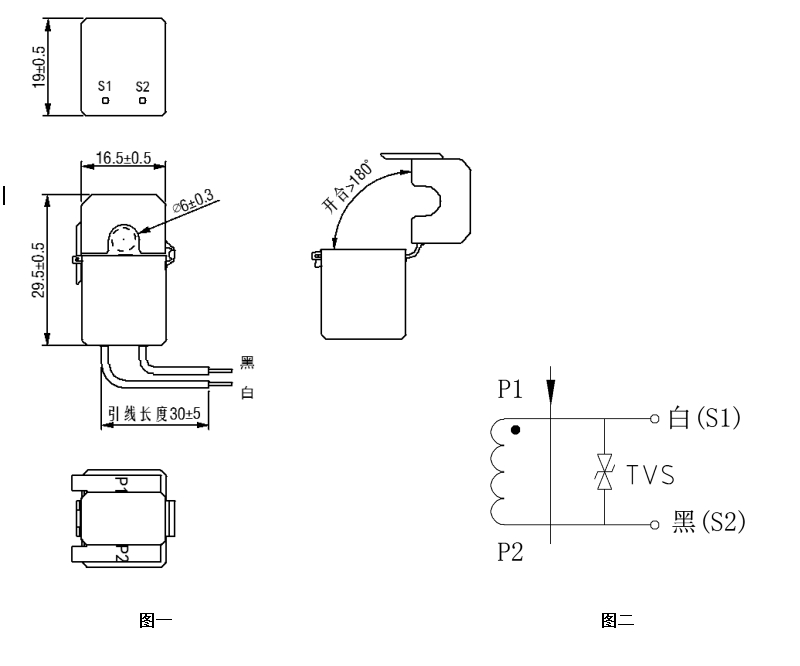

六、外形图、安装尺寸（图一）及线圈图（图二）：(公差±0.5)

                图一

七、典型应用及性能参数：

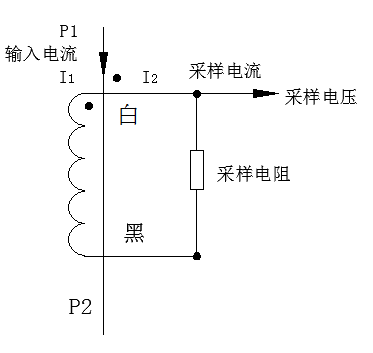

按上图三所示应用时性能参数见下表

 图三

八、注意事项：

1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态。

2．电流互感器次级电路不允许开路，所以请不要装熔断器。
