北京创四方电子集团股份有限公司
功能描述：
本系列电流传感器是基于开环原理制作的新一代电流传感器，能在隔离条件下测量直流、交
流、脉冲以及各种不规则波形的电流。
特性
◆ 开环霍尔原理；
◆ 原边与副边隔离；
◆ 低功耗；
◆ 宽量程；
◆ 无插入损耗
◆ 原材料符合UL 94-V0
应用领域
◆ 交流变频调速设备
◆ 不间断电源 (UPS)
◆ 直流电机驱动的静止式变流器
◆ 通讯电源
◆ 逆变器
型号列表：
产品型号 | ||
型号 | 额定输入电流IPN (A) | 测量范围 IPM (A) |
HS45-545A-P1 | 545 | ±1090 |
HS45-A-P1参数表
参数 | 符号 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
电气参数 | ||||||
原边额定电流 | IPN | A | - | 545 | - | |
原边电流测量范围 | IPM | A | -1090 | - | 1090 | |
供电电压 | VC | V | 4.75 | 5 | 5.25 | |
额定输出电压 | V_FS | V | ±1V | @VC=5V | ||
零点输出电压 | VQOV | V | 2.475 | 2.5 | 2.525 | @VC=5V且 IP=0A |
理论增益 | Gth | mV/A | - | 1.83 | - | |
电流消耗 | IC | mA | 7 | 12 | 14 | @TA -40℃~+150℃ |
负载电阻 | RL | kΩ | 6 | - | - | @VOUT to GND |
负载电容 | C2 | nF | - | - | 10 | |
性能参数 | ||||||
增益误差 | ƐG | % | -1.5 | - | 1.5 | |
增益误差的温度漂移 | TCG | %/℃ | - | 0.02 | - | @TA -40℃~+150℃ |
零点误差 | VOE | mV | -15 | - | 15 | @VC=5V且IP=0A |
零点误差的温度漂移 | TCVOE | mV/K | -0.1 | - | 0.1 | @TA -40℃~+150℃ |
非线性误差 | ƐL | % of IPN | -1 | - | 1 | 不包含零点 VOE |
响应时间 | tr | µs | - | 2 | 3 | |
频带宽度(-3dB) | BW | KHz | - | 30 | - | |
相移 | ∆∅ | degree | - | - | - | |
输出噪声 | Vno pp | mV | - | - | 30 | |
通用性参数 | ||||||
工作环境温度 | TA | ℃ | -40~+125 | |||
存储环境温度 | TS | ℃ | -55~+150 | |||
重量 | m | g | 60 | |||
注意：
（1） 输出电压Uout、偏移电压UQOV、灵敏度Gth与电源Vc完全成比例依赖关系。
（2） 待测电流的频率需限制在传感器频带范围内，否则会引起磁芯及芯片过热。
（3） 错误的接线方式可能会损坏传感器。
绝缘特性：
参数 | 符号 | 单位 | 数值 | 备注 |
交流隔离耐压测试有效值 @ 50Hz,1min | UD | KV | 4 | |
冲击耐受电压1.2/50uS | UW | KV | 5 | |
外壳材料 | - | - | UL94-V0 | PBT+30%GF |
相对耐漏电起痕指数 | CTI | - | PLC3 | |
爬电距离 | dCP | mm | -2.61 | |
电气间隙 | dCI | mm | -2.61 |
最大限值：
参数 | 符号 | 单位 | 数值 |
供电电压 | VC | V | 6.5 |
输出电流（输出对地短路） | Iout | mA | - |
静电放电-接触放电 | VESD | V | 4000 |

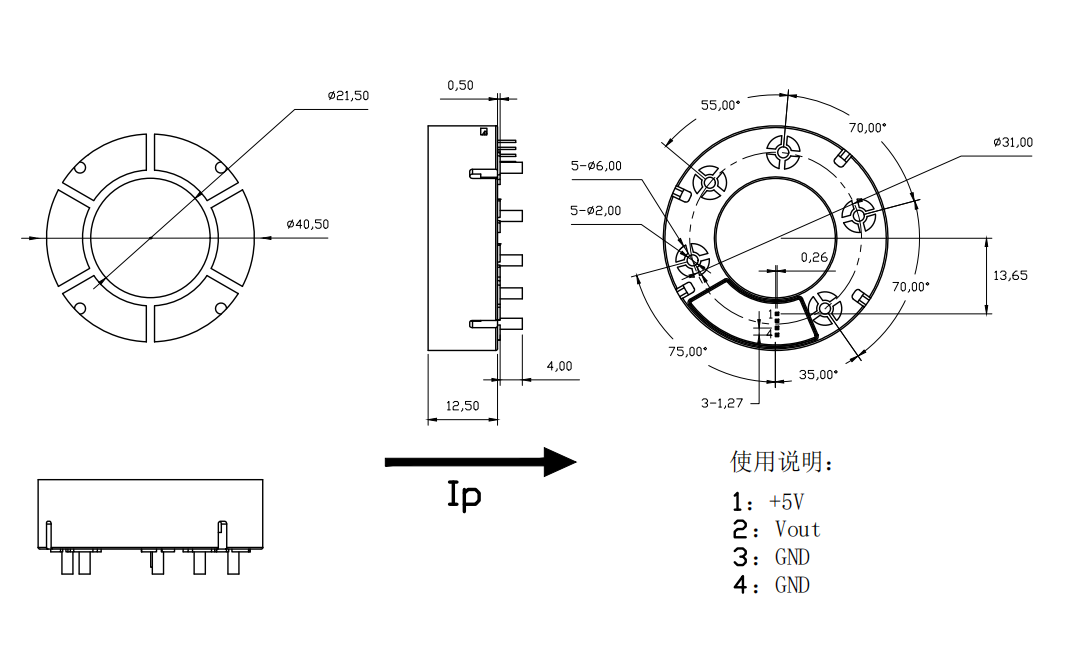

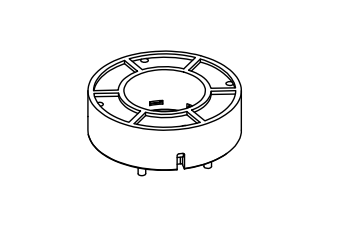

机械尺寸：
注意：
传感器使用必须遵循 IEC61010-1 标准。 传感器必须按照使用说明要求安放在符合应用标准和安全要求的电子或电气设备中。
注意，小心电击。
传感器工作时，某些部位可能会承受危险电压（如原边母排、电源），忽视这些将导致损坏和严重危险。 传感器是内置式设备，在安装完毕后其导电部分一定要保证不被外界触及。必要时可加装保护壳或屏蔽罩。 主电源必须能被断开。
