功能描述：

本系列传感器的原边与副边之间是绝缘的，用于直流、交流和脉冲电流的测量。

特性

◆  开环霍尔 ASIC 原理；

◆  原边与副边隔离；

◆  低功耗；

◆  宽量程；

◆  无插入损耗

◆  原材料符合 UL 94-V0

应用领域

◆  电机控制器

◆  不间断电源 (UPS)

◆  直流电机驱动的静止式变流器

◆  开关电源 (SMPS)

◆  电焊机电源

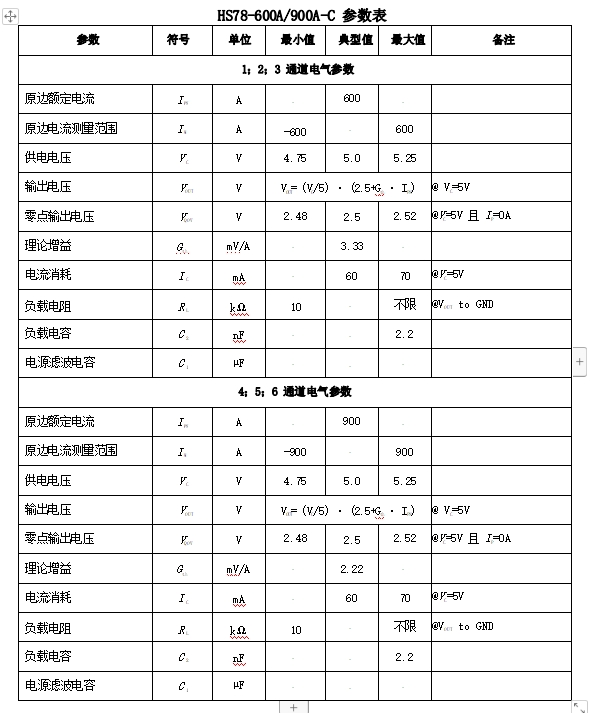

型号列表：

注意：

(1)  输出电压 Uout 、偏移电压 UQOV 、灵敏度 Gth 与电源 Vc 完全成比例依赖关系；

(2)  待测电流的频率需限制在传感器频带范围内，否则会引起磁芯及芯片过热；

(3)  错误的接线方式可能会损坏传感器；

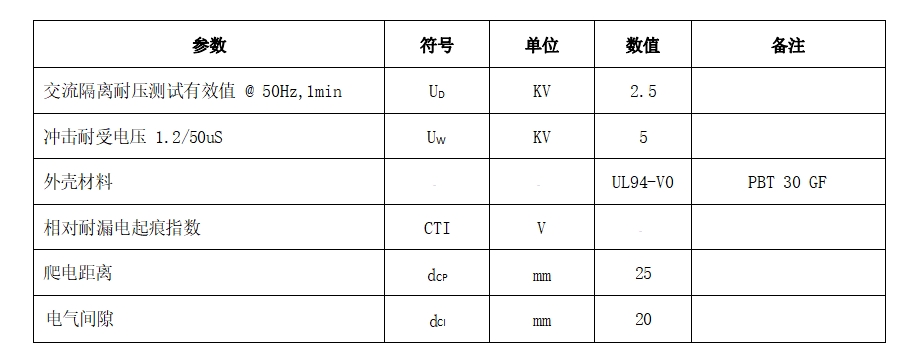

绝缘特性：

最大限值：

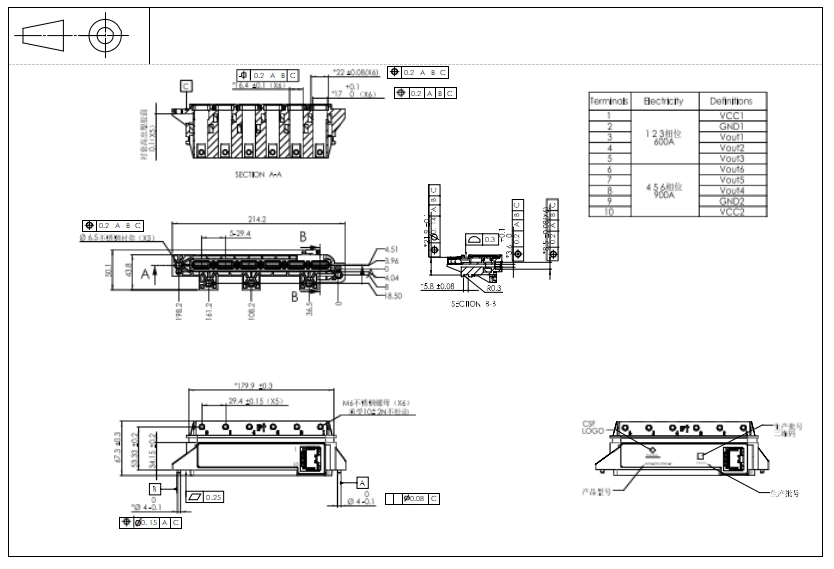

机械尺寸：

注意：

传感器使用必须遵循IEC61010-1标准。 传感器必须按照使用说明要求安放在符合应用标准和安全要求的

电子或电气设备中。

注意，小心电击。

传感器工作时，某些部位可能会承受危险电压 (如原边母排、电源) ，忽视这些将导致损坏和严重危  险。 传感器是内置式设备，在安装完毕后其导电部分一定要保证不被外界触及。必要时可加装保护壳或屏蔽 罩。 主电源必须能被断开。
