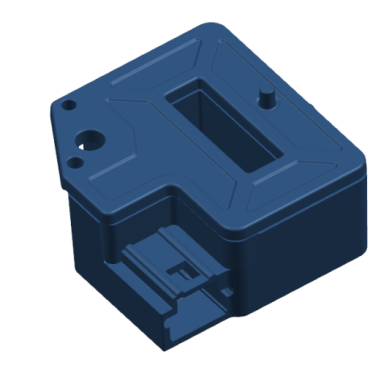

型号

额定输入电流I_PN (A)

测量范围 I_PM (A)

HB52-100A-C

100

±100

HB52-200A-C

200

±200

HB52-300A-C

300

±300

HB52-400A-C

400

±400

HB52-500A-C

500

±500

HB52-600A-C

600

±600

HB52-700A-C

700

±700

HB52-800A-C

800

±800

HB52-900A-C

900

±900

HB52-1000A-C

1000

±1000

HB52-1200A-C

1200

±1200

HB52-1500A-C

1500

±1500

电气参数

原边电流测量范围

I_PN

A

±100--±1500

1200

供电电压

V_C

V

4.5

5.0

5.5

输出电压

V_OUT

V

V_OUT=(V_C/5) x (2.5+G_th x I_P)

@ V_C

零点输出电压

V_QOV

V

2.490

2.5

2.510

@V_C=5且 I_P=0A

理论增益

G_th

mV/A

-

20.00

-

@HB52-100A-C

-

10.00

-

@HB52-200A-C

-

6.666

-

@HB52-300A-C

-

5.00

-

@HB52-400A-C

-

4.00

-

@HB52-500A-C

-

3.333

-

@HB52-600A-C

-

2.857

-

@HB52-700A-C

-

2.50

-

@HB52-800A-C

-

2.222

-

@HB52-900A-C

-

2.00

@HB52-1000A-C

-

1.666

-

@HB52-1200A-C

-

1.333

-

@HB52-1500A-C

电流消耗

I_C

mA

10

-

负载电阻

R_L

kΩ

4.7

10

不限

@V_OUT to GND

负载电容

C₂

nF

1

100

电源滤波电容

C₁

nF

-

100

-

性能参数

增益误差

Ɛ_G

%

-2.0

2.0

@I_PN=±1500A

-1.0

1.0

@I_PN=±100A~±1200A

增益误差的温度漂移

T_CG

%/℃

-0.02

0.02

@T_A -40℃~125℃

零点误差

V_OE

mV

-3

3

@V_C=5V且I_P=0A

输出高钳位电压

V_SZ

V

4.65

4.80

-

@V_C=5V

输出低钳位电压

V_SZ

V

-

0.2

0.35

@V_C=5V

零点误差的温度漂移

TC_VOE

mV/℃

-0.06

0.06

@T_A -40℃~125℃

磁失调电压

V_OM

mV

2

@T_A=25@V_C=5V after±I_P

非线性误差

Ɛ_L

% of I_PN

-1

1

不包含零点 V_OE

响应时间

t_r

ms

-

10

-

频带宽度(-3dB)

BW

Hz

80

相移

∆∅

degree

-

输出噪声

V_{no pp}

mV

10

@DC to 1MHZ

通用性参数

工作环境温度

T_A

℃

-40….+125

存储环境温度

T_S

℃

-40….+125

重量

m

g

53

交流隔离耐压测试有效值 @ 50Hz,1min

U_D

KV

2　

冲击耐受电压1.2/50uS

U_W

KV

-

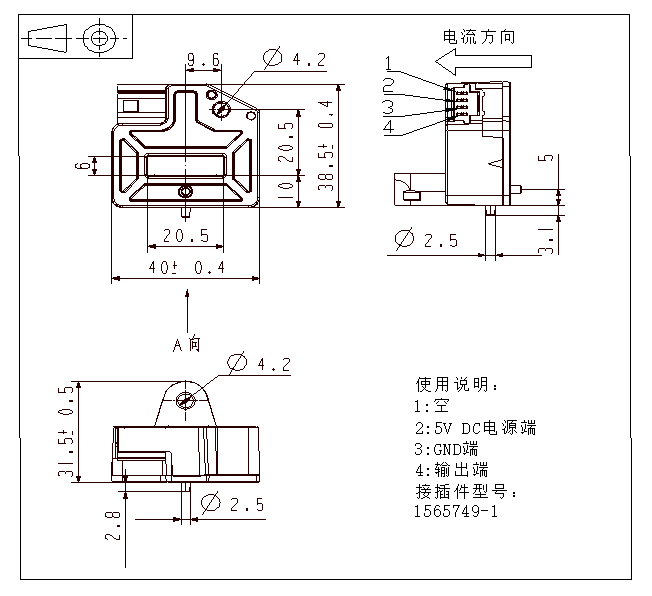

外壳材料

-

-

UL94-V0

PBT+30%GF

相对耐漏电起痕指数

CTI

-

-

爬电距离

d_CP

mm

-

电气间隙

d_CI

mm

-

供电电压

VC

V

8.5

连续输出电流

Iout

mA

±10

静电放电-接触放电

VESD

KV

8
