特性

型号

额定输入电流I_PN (A)

测量范围 I_PM (A)

HS2M-20A-P

20

±50

HS2M-32A-P

32

±80

HS2M-40A-P

40

±100

HS2M-50A-P

50

±125

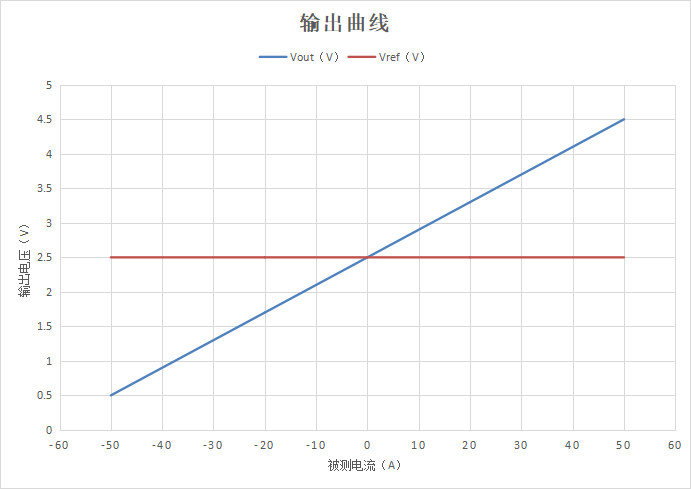

电气参数

原边电流测量范围

I_PN

A

-50

50

供电电压

V_C

V

4.5

5.0

5.5

输出电压

V_OUT

V

V_OUT=2.5+G_th x I_P

@V_C=5V

零点输出电压

V_QOV

V

2.5

@V_C=5V且 I_P=0A

理论增益

G_th

mV/A

40

电流消耗

I_C

mA

15

19

25

负载电阻

R_L

kΩ

4.7

10

@V_OUT to GND

负载电容

C₂

nF

-

1

10

电源滤波电容

C₁

µF

-

-

-

性能参数

增益误差

Ɛ_G

%

-0.8

0.8

@T_A=25℃

增益误差的温度漂移

T_CG

%/℃

-0.004

0.004

@T_A=-40℃~105℃

零点误差

V_OE

mV

-8

8

@V_OE=V_QOV-V_ref

零点误差的温度漂移

TC_VOE

mV/℃

-0.15

0.15

@T_A=-40℃~105℃

磁失调电压

V_OM

mV

-

@T_A=25℃,V_C=5V after±I_P

非线性误差

Ɛ_L

% of I_PN

-0.5

0.5

不包含零点 V_QOV

响应时间

t_r

µs

0.8

频带宽度(-3dB)

BW

kHz

-

280

-

相移

∆∅

degree

-

@DC to 1KHZ

输出噪声

V_{no pp}

mV

10

@DC to 1MHZ

通用性参数

工作环境温度

T_A

℃

-40….+105

存储环境温度

T_S

℃

-40….+105

重量

m

g

approx 6

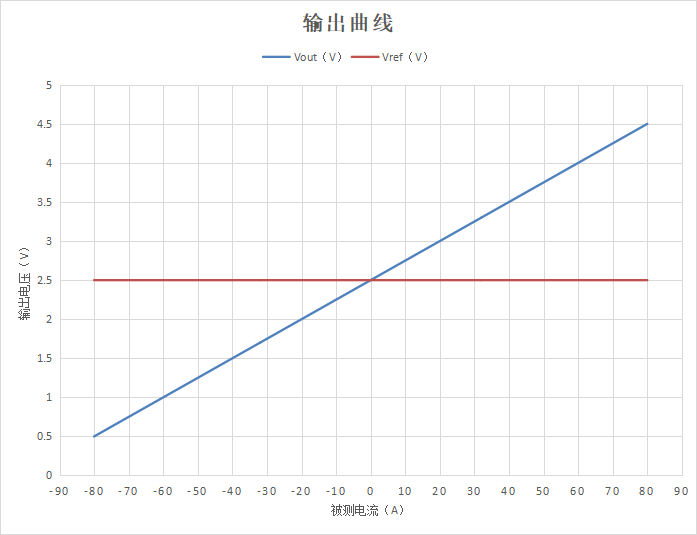

电气参数

原边电流测量范围

I_PN

A

-80

80

供电电压

V_C

V

4.5

5.0

5.5

输出电压

V_OUT

V

V_OUT=2.5+G_th x I_P

@V_C=5V

零点输出电压

V_QOV

V

2.5

@V_C=5V且 I_P=0A

理论增益

G_th

mV/A

25

电流消耗

I_C

mA

15

19

25

负载电阻

R_L

kΩ

4.7

10

@V_OUT to GND

负载电容

C₂

nF

-

1

10

电源滤波电容

C₁

µF

-

-

-

性能参数

增益误差

Ɛ_G

%

-0.8

0.8

@T_A=25℃

增益误差的温度漂移

T_CG

%/℃

-0.004

0.004

@T_A=-40℃~105℃

零点误差

V_OE

mV

-8

8

@V_OE=V_QOV-V_ref

零点误差的温度漂移

TC_VOE

mV/℃

-0.15

0.15

@T_A=-40℃~105℃

磁失调电压

V_OM

mV

-

@T_A=25℃,V_C=5V after±I_P

非线性误差

Ɛ_L

% of I_PN

-0.5

0.5

不包含零点 V_QOV

响应时间

t_r

µs

0.8

频带宽度(-3dB)

BW

kHz

-

280

-

相移

∆∅

degree

-

@DC to 1KHZ

输出噪声

V_{no pp}

mV

10

@DC to 1MHZ

通用性参数

工作环境温度

T_A

℃

-40….+105

存储环境温度

T_S

℃

-40….+105

重量

m

g

approx 6

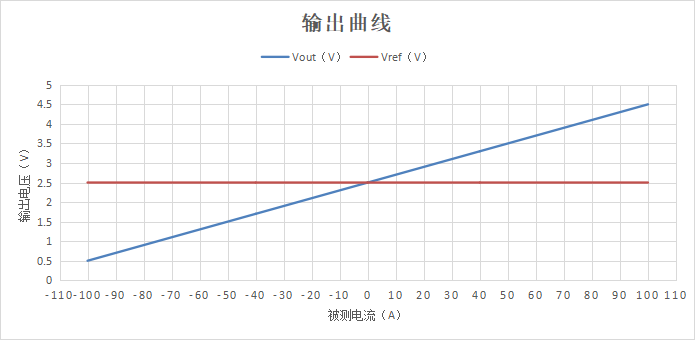

电气参数

原边电流测量范围

I_PN

A

-100

100

供电电压

V_C

V

4.5

5.0

5.5

输出电压

V_OUT

V

V_OUT=2.5+G_th x I_P

@V_C=5V

零点输出电压

V_QOV

V

2.5

@V_C=5V且 I_P=0A

理论增益

G_th

mV/A

20

电流消耗

I_C

mA

15

19

25

负载电阻

R_L

kΩ

4.7

10

@V_OUT to GND

负载电容

C₂

nF

-

1

10

电源滤波电容

C₁

µF

-

-

-

性能参数

增益误差

Ɛ_G

%

-0.8

0.8

@T_A=25℃

增益误差的温度漂移

T_CG

%/℃

-0.004

0.004

@T_A=-40℃~105℃

零点误差

V_OE

mV

-8

8

@V_OE=V_QOV-V_ref

零点误差的温度漂移

TC_VOE

mV/℃

-0.15

0.15

@T_A=-40℃~105℃

磁失调电压

V_OM

mV

-

@T_A=25℃,V_C=5V after±I_P

非线性误差

Ɛ_L

% of I_PN

-0.5

0.5

不包含零点V_QOV

响应时间

t_r

µs

0.8

频带宽度(-3dB)

BW

kHz

-

280

-

相移

∆∅

degree

-

@DC to 1KHZ

输出噪声

V_{no pp}

mV

10

@DC to 1MHZ

通用性参数

工作环境温度

T_A

℃

-40….+105

存储环境温度

T_S

℃

-40….+105

重量

m

g

approx 6

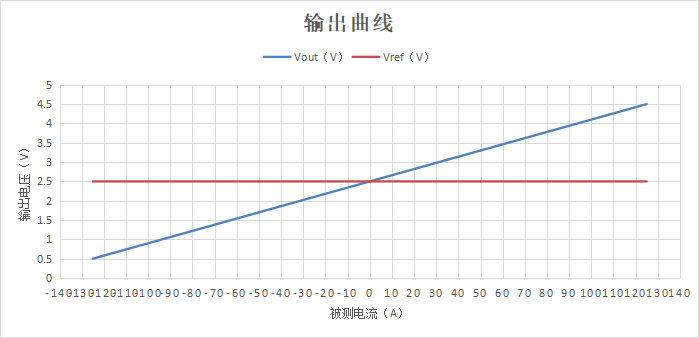

电气参数

原边电流测量范围

I_PN

A

-125

125

供电电压

V_C

V

4.5

5.0

5.5

输出电压

V_OUT

V

V_OUT=2.5+G_th x I_P

@V_C=5V

零点输出电压

V_QOV

V

2.5

@V_C=5V且 I_P=0A

理论增益

G_th

mV/A

16

电流消耗

I_C

mA

15

19

25

负载电阻

R_L

kΩ

4.7

10

@V_OUT to GND

负载电容

C₂

nF

-

1

10

电源滤波电容

C₁

µF

-

-

-

性能参数

增益误差

Ɛ_G

%

-0.8

0.8

@T_A=25℃

增益误差的温度漂移

T_CG

%/℃

-0.004

0.004

@T_A=-40℃~105℃

零点误差

V_OE

mV

-8

8

@V_OE=V_QOV-V_ref

零点误差的温度漂移

TC_VOE

mV/℃

-0.15

0.15

@T_A=-40℃~105℃

磁失调电压

V_OM

mV

-

@T_A=25℃,V_C=5V after±I_P

非线性误差

Ɛ_L

% of I_PN

-0.5

0.5

不包含零点V_QOV

响应时间

t_r

µs

0.8

频带宽度(-3dB)

BW

kHz

-

280

-

相移

∆∅

degree

-

@DC to 1KHZ

输出噪声

V_{no pp}

mV

10

@DC to 1MHZ

通用性参数

工作环境温度

T_A

℃

-40….+105

存储环境温度

T_S

℃

-40….+105

重量

m

g

approx 6

交流隔离耐压测试有效值 @ 50Hz,1min

U_D

KV

4

冲击耐受电压1.2/50uS

U_W

KV

6

外壳材料

-

-

UL94-V0

PA9T

相对耐漏电起痕指数

CTI

-

600

爬电距离

d_CP

mm

11.5

电气间隙

d_CI

mm

9.85

供电电压

VC

V

6

输出电流（输出对地短路）

Iout

mA

8

静电放电-接触放电

VESD

V

4000
