HS3M-A-P2 系列电流传感器 - 北京创四方电子集团股份有限公司

功能描述：

本系列传感器的原边与副边之间是绝缘的，用于直流、交流和脉冲电流的测量。

特性

◆ 开环霍尔原理；

◆ 图片47.png 原边与副边隔离；

◆ 低功耗；

◆ 无插入损耗

◆ 原材料符合 UL 94-V0

应用领域

◆ MPPT

◆ PV 组串电池检测

◆ 直流发电机

◆ 开关电源 (SMPS)

◆ 交流变频调速设备

型号列表：

产品型号
型号	额定输入电流 IPN (A)	测量范围 IPM (A)
HS3M-5A-P2	5	±12.5
HS3M-10A-P2	10	±25
HS3M-15A-P2	15	±37.5
HS3M-20A-P2	20	±50
HS3M-25A-P2	25	±62.5
HS3M-30A-P2	30	±75

HS3M-5A-P2 参数表

参数	符号	单位	最小值	典型值	最大值	备注
电气参数
原边电流测量范围	IPN	A	-12.5		12.5
供电电压	VC	V	4.75	5	5.25
零点输出电压	VQOV	V	2.48	2.5	2.52	@IP=0A
基准输出电压	Vref	V	2.48	2.5	2.52	@IP=0A
理论增益	Gth	mV/A		160
电流消耗	IC	mA		6.5	11
负载电容	C	nF			10
性能参数
精度	ƐG1	%	-1		1	@TA=25℃
全温区精度	ƐG2	%	-3		3	@TA=-40℃~105℃
零点误差	VOE1	mV	-20		20	@VOE=VQOV-Vref
非线性误差	ƐL	% of IPN	-0.5		0.5	@VC=5V
响应时间	tr	µs			3
频带宽度(-3dB)	BW	kHz		600
通用性参数
工作环境温度	TA	℃	-40….+105
存储环境温度	TS	℃	-40….+105

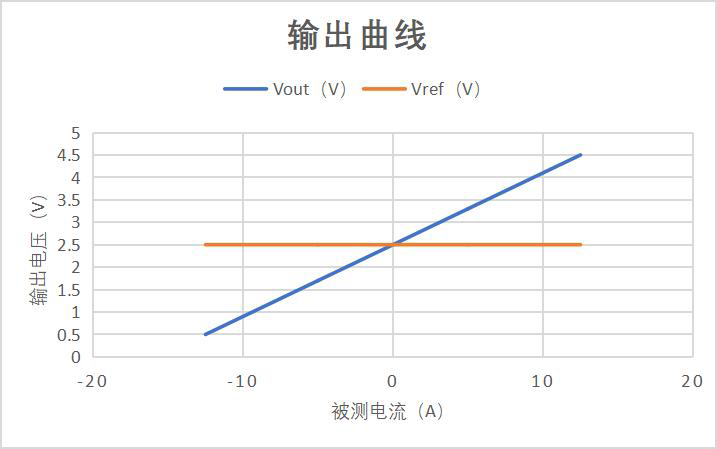

HS3M-5A-P2 的输出电压 VS 原边电流


HS3M-10A-P2 参数表

参数	符号	单位	最小值	典型值	最大值	备注
电气参数
原边电流测量范围	IPN	A	-25		25
供电电压	VC	V	4.75	5	5.25
零点输出电压	VQOV	V	2.48	2.5	2.52	@IP=0A
基准输出电压	Vref	V	2.48	2.5	2.52	@IP=0A
理论增益	Gth	mV/A		80
电流消耗	IC	mA		6.5	11
负载电容	C	nF			10
性能参数
精度	ƐG1	%	-1		1	@TA=25℃
全温区精度	ƐG2	%	-3		3	@TA=-40℃~105℃
零点误差	VOE1	mV	-20		20	@VOE=VQOV-Vref
非线性误差	ƐL	% of IPN	-0.5		0.5	@VC=5V
响应时间	tr	µs			3
频带宽度(-3dB)	BW	kHz		600
通用性参数
工作环境温度	TA	℃	-40….+105
存储环境温度	TS	℃	-40….+105

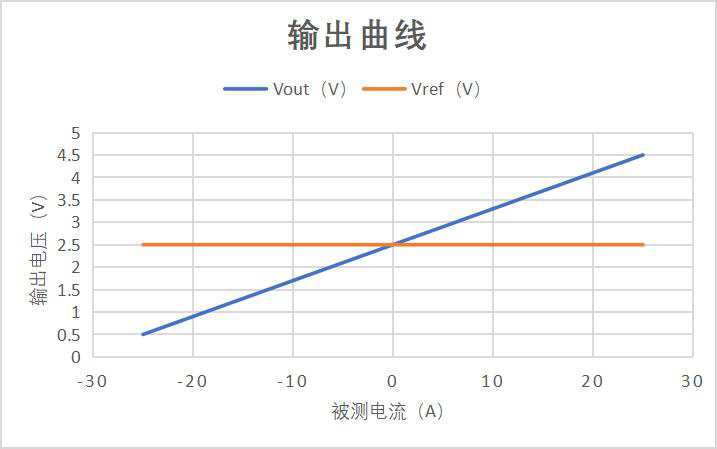

HS3M-10A-P2 的输出电压 VS 原边电流


HS3M-15A-P2 参数表

参数	符号	单位	最小值	典型值	最大值	备注
电气参数
原边电流测量范围	IPN	A	-37.5		37.5
供电电压	VC	V	4.75	5	5.25
零点输出电压	VQOV	V	2.48	2.5	2.52	@IP=0A
基准输出电压	Vref	V	2.48	2.5	2.52	@IP=0A
理论增益	Gth	mV/A		53.3
电流消耗	IC	mA		6.5	11
负载电容	C	nF			10
性能参数
精度	ƐG1	%	-1		1	@TA=25℃
全温区精度	ƐG2	%	-3		3	@TA=-40℃~105℃
零点误差	VOE1	mV	-20		20	@VOE=VQOV-Vref
非线性误差	ƐL	% of IPN	-0.5		0.5	@VC=5V
响应时间	tr	µs			3
频带宽度(-3dB)	BW	kHz		600
通用性参数
工作环境温度	TA	℃	-40….+105
存储环境温度	TS	℃	-40….+105

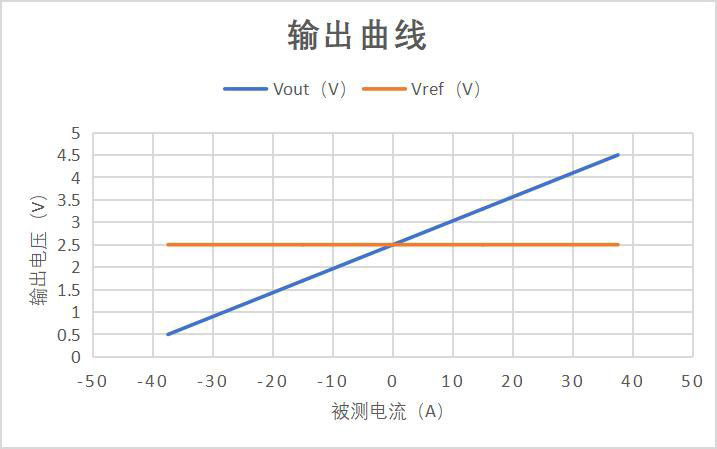

HS3M-15A-P2 的输出电压 VS 原边电流


HS3M-20A-P2 参数表

参数	符号	单位	最小值	典型值	最大值	备注
电气参数
原边电流测量范围	IPN	A	-50		50
供电电压	VC	V	4.75	5	5.25
零点输出电压	VQOV	V	2.48	2.5	2.52	@IP=0A
基准输出电压	Vref	V	2.48	2.5	2.52	@IP=0A
理论增益	Gth	mV/A		40
电流消耗	IC	mA		6.5	11
负载电容	C	nF			10
性能参数
精度	ƐG1	%	-1		1	@TA=25℃
全温区精度	ƐG2	%	-3		3	@TA=-40℃~105℃
零点误差	VOE1	mV	-20		20	@VOE=VQOV-Vref
非线性误差	ƐL	% of IPN	-0.5		0.5	@VC=5V
响应时间	tr	µs			3
频带宽度(-3dB)	BW	kHz		600
通用性参数
工作环境温度	TA	℃	-40….+105
存储环境温度	TS	℃	-40….+105

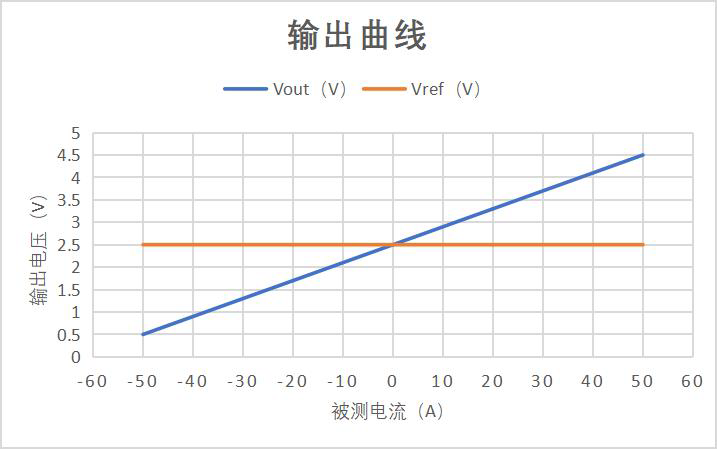

HS3M-20A-P2 的输出电压 VS 原边电流


HS3M-25A-P2 参数表

参数	符号	单位	最小值	典型值	最大值	备注
电气参数
原边电流测量范围	IPN	A	-62.5		62.5
供电电压	VC	V	4.75	5	5.25
零点输出电压	VQOV	V	2.48	2.5	2.52	@IP=0A
基准输出电压	Vref	V	2.48	2.5	2.52	@IP=0A
理论增益	Gth	mV/A		32
电流消耗	IC	mA		6.5	11
负载电容	C	nF			10
性能参数
精度	ƐG1	%	-1		1	@TA=25℃
全温区精度	ƐG2	%	-3		3	@TA=-40℃~105℃
零点误差	VOE1	mV	-20		20	@VOE=VQOV-Vref
非线性误差	ƐL	% of IPN	-0.5		0.5	@VC=5V
响应时间	tr	µs			3
频带宽度(-3dB)	BW	kHz		600
通用性参数
工作环境温度	TA	℃	-40….+105
存储环境温度	TS	℃	-40….+105

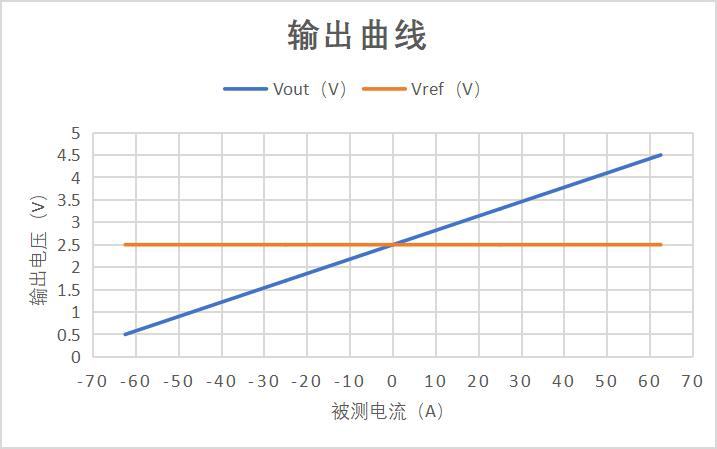

HS3M-25A-P2 的输出电压 VS 原边电流


HS3M-30A-P2 参数表

参数	符号	单位	最小值	典型值	最大值	备注
电气参数
原边电流测量范围	IPN	A	-75		75
供电电压	VC	V	4.75	5	5.25
零点输出电压	VQOV	V	2.48	2.5	2.52	@IP=0A
基准输出电压	Vref	V	2.48	2.5	2.52	@IP=0A
理论增益	Gth	mV/A		26.7
电流消耗	IC	mA		6.5	11
负载电容	C	nF			10
性能参数
精度	ƐG1	%	-1		1	@TA=25℃
全温区精度	ƐG2	%	-3		3	@TA=-40℃~105℃
零点误差	VOE1	mV	-20		20	@VOE=VQOV-Vref
非线性误差	ƐL	% of IPN	-0.5		0.5	@VC=5V
响应时间	tr	µs			3
频带宽度(-3dB)	BW	kHz		600
通用性参数
工作环境温度	TA	℃	-40….+105
存储环境温度	TS	℃	-40….+105

HS3M-30A-P2 的输出电压 VS 原边电流


注意：

（1）输出电压 VOUT、零点电压 VQOV、灵敏度 Gth 不随电源Vc 呈线性比例变化；

（2）待测电流的频率需限制在传感器频带范围内，否则会引起磁芯及芯片过热；

（3）错误的接线方式可能会损坏传感器；

绝缘特性：

参数	符号	单位	数值	备注
交流隔离耐压测试有效值 @ 50Hz,1min	U_D	KV	4
冲击耐受电压 1.2/50uS	UW	KV	6
外壳材料	-	-	UL94-V0	PA9T
相对耐漏电起痕指数	CTI	-	600
爬电距离	dCP	mm	9.6
电气间隙	dCI	mm	9.6

最大限值：

参数	符号	单位	数值
供电电压	VC	V	6.5
输出电流（输出对地短路）	Iout	mA	45
静电放电-接触放电	VESD	kV	4

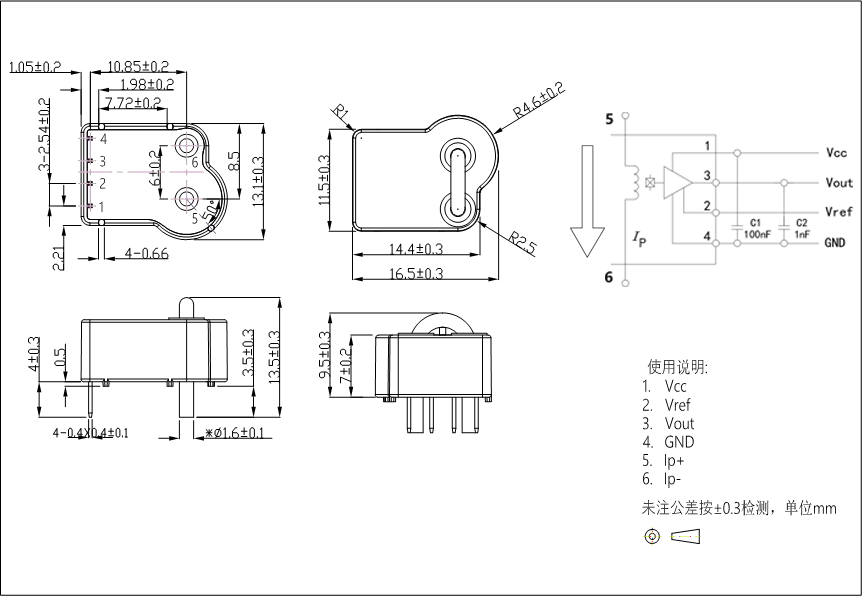

机械尺寸：


注意：

传感器使用必须遵循IEC61010-1标准。传感器必须按照使用说明要求安放在符合应用标准和安全要求的电子或电气设备中。

注意，小心电击。图片01.png 图片02.png

传感器工作时，某些部位可能会承受危险电压（如原边母排、电源），忽视这些将导致损坏和严重危险。传感器是内置式设备，在安装完毕后其导电部分一定要保证不被外界触及。必要时可加装保护壳或屏蔽罩。主电源必须能被断开。
