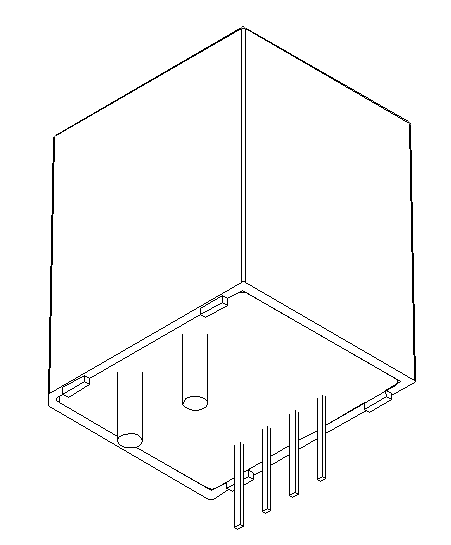

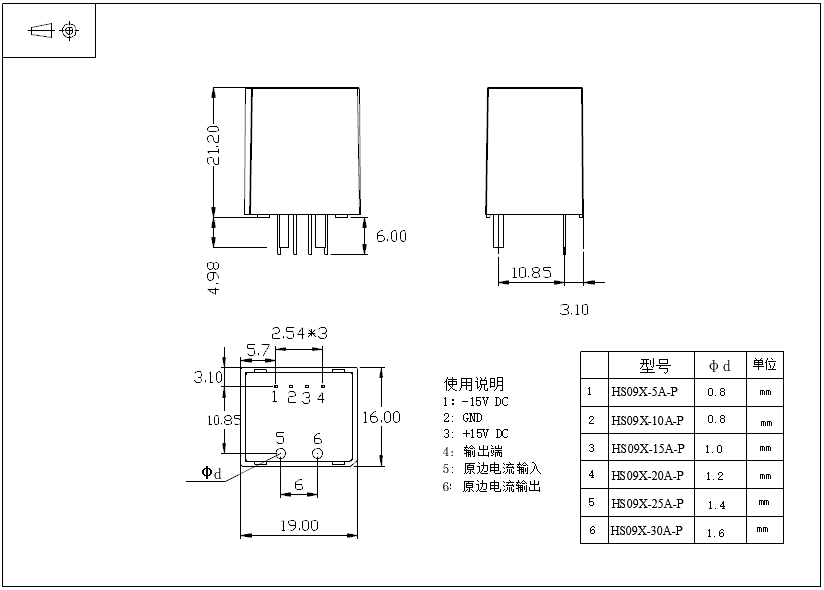

特性

型号

额定输入电流I_PN (A)

测量范围 I_PM (A)

一次母线规格（mm）

HS09X-5A-P

5(N_P/N_S:4/1200）

±15

Φ0.8*4匝

HS09X-10A-P

10(N_P/N_S:3/1800）

±30

Φ0.8*3匝

HS09X-15A-P

15(N_P/N_S:2/1800）

±45

Φ1.0*2匝

HS09X-20A-P

20(N_P/N_S:1/1200）

±60

Φ1.2*1匝

HS09X-25A-P

25(N_P/N_S:1/1500）

±75

Φ1.4*1匝

HS09X-30A-P

30(N_P/N_S:1/1800）

±90

Φ1.6*1匝

电气参数

供电电压(±5%)⁽¹⁾

V_C

V

±15

消耗电流

I_C

mA

20+I_PX

@I_PX=N_P/N_S

输出电压 (模拟输出)

V_OUT

V

±4

@ ± I_PN, R_L = 10 kΩ, T_A = 25°C

过电流能力(1ms)

I_PC

At

-

绝缘电阻

R_IS

MΩ

>1000

@ 500 VDC

内部阻抗

R_OUT

Ω

100

近似值

负载电阻⁽²⁾

R_L

KΩ

>10

性能参数

线性度⁽³⁾ (0…±I_PN)

ε_L

%of I_PN

<±0.5

精度

X

%

<±1

@ I_PN, TA = 25°C

(去除零点失调电压)

零点失调电压

V_OE

mV

<±25

@T_A = 25°C

磁失调电压

V_OM

mV

<±10

@ IP= 0;

1倍额定电流冲击后

零点失调温漂

TCV_OE

mA/K

<±0.5

输出失调温漂

TCV_OUT

%/K

<±0.01

@% of reading

响应时间

t_r

µS

<1

@ 90% of I_PN 阶跃响应

电流跟随d_i/d_t

d_i/d_t

A/µS

>100

频带宽度 ⁽⁴⁾

BW

kHz

DC~100

@-3dB

通用性参数

工作环境温度

T_A

℃

-40….+85

存储环境温度

T_S

℃

-40….+105

重量

m

g

 16

　近似值

交流隔离耐压测试有效值 @ 50Hz,1min

U_D

KV

3.0　

冲击耐受电压1.2/50uS

U_W

KV

-

外壳材料

-

-

UL94-V0

PPO

相对耐漏电起痕指数

CTI

V

-

爬电距离

d_CP

mm

10

电气间隙

d_CI

mm

10

供电电压

VC

V

±18

输出电流（输出对地短路）

Iout

mA

-

静电放电-接触放电

VESD

V

-
