北京创四方电子集团股份有限公司
一、特点
1．采用印制电路板焊接安装，外形美观；
2．利用霍尔效应及闭环磁补偿原理，被测回路与测试回路绝缘度高；
3．用于测量直流、交流、脉动电流；
4．采用全封闭结构，机械和耐环境性好，电压隔离能力强，安全可靠。
二、使用环境条件
1．工作温度范围：-25℃～+85℃；
2．环境储存温度：-40℃～+100℃；
3．相对湿度：温度为40℃时≤90%，无结露；
4．大气压力：860~1060mbar (约为650～800mmHg)。
三、工作频率范围：0-150kHz。
四、绝缘耐热等级：B级(130℃)。
五、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频2500V/1分钟；
3．阻燃性：符合UL94-V0级标准。
六、外形图及安装尺寸：(单位：mm)
七、性能参数
型号 技术参数 | HS03-A-NP | ||||
匝比KN | 1:1000 | 2:1000 | 3:1000 | 4:1000 | 5:1000 |
额定输入电流IPN | 25A | 12A | 8A | 6A | 5A |
测量范围 | 0～36A | 0～18A | 0～12A | 0～9A | 0～7A |
额定输出电流ISN | 25mA | 24mA | 24mA | 24mA | 25mA |
负载电阻 | ≤300Ω | ||||
工作电压 | ±15V DC(±5%) | ||||
线性度 | ﹤0.2% | ||||
消耗电流 | 10mA+输出电流 | ||||
失调电流 | ﹤±0.1mA(IPN=0) | ||||
带宽 | DC～150kHz | ||||
响应时间 | ﹤1µs | ||||
零点温漂 | <±0.5mA | ||||
八、使用说明和注意事项

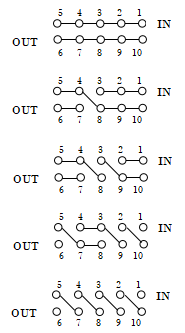

原边匝数 | 原边电流 | 额定 输出电流 ISN(mA) | 匝比 KN | 推荐链接点 | |
额定 IPN(A) | 范围 IP(A) | ||||
1 | 25 | 0~36 | 25 | 1:1000 |
|
2 | 12 | 0~18 | 24 | 2:1000 | |
3 | 8 | 0~12 | 24 | 3:1000 | |
4 | 6 | 0~9 | 24 | 4:1000 | |
5 | 5 | 0~7 | 25 | 5:1000 | |
1．要注意输入电流IP要沿终端1，2，3，4，5流向10，9，8，7，6，此时输出的电流IS是正方向的。
2．使用时先接好负载及接通±15V工作电压，再接通输入电流

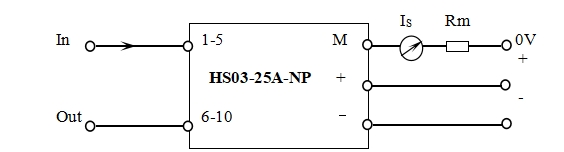

3．副边连接：
+端：电源电压+15V
M端：输出端
-端：电源电压-15V。
4．传感器输出信号类型与输入信号一致。
九、典型应用
● 直流变频调速，伺服电机牵引
● 直流电机牵引的静态转换
● 不间断电源(UPS)
● 开关电源(SMPS)
● 电焊机电源
