FLS60~60W单路系列
21 FLS60W~60W单路系列.png
FLS60~60W单路系列
单路输出模式
输出总功率60W
输出电压12~48V
输入电压范围85~265VAC、77~370VDC
高隔离电压3750VAC
轨道安装
开关频率65kHz
FLS60~60W单路系列标准产品通用技术参数:

典型性能


单路输出模式


输出总功率60W


输出电压12~48V


输入电压范围85~265VAC77~370VDC


高隔离电压3750VAC


轨道安装


开关频率65kHz



输入特性





输入电压范围


85~265VAC    77~370VDC



输入频率范围(AC


47~63Hz



输入电流


0.75A MAX



输出特性





输出电压精度


标称输出电压±2%



负载效应


10%~100%Ionom变化时  Voutnom≤±0.5%



源效应


Vinmin~Vinmax变化时  Voutnom≤±0.2%



纹波及噪声


≤10%  Voutnommax



转换效率


见产品选型表



温度系数


≤±0.02%/ (最大值)


一般特性





隔离电压


Vin~Vout二者之间为3750VAC/min



绝缘电阻


100M



平均无故障间隔时间


1×10hn  Telcordia SR-332(Ta=25)



保护功能


短路保护(自恢复)



工作温度


40~+60℃满载使用/+60~+85℃降额使用



储存温度


−40~+125



相对湿度


20RH~90RH



冷却方式


自然冷却



选型表






型号

输入电压范围
Vac/Vdc

输出电压/电流
V/A

最大容性负载(µF)

典型效率
%


FLS60-12-WFCI

85V-265V/77V-370V

12/5.00


85


FLS60-24-WFCI

85V-265V/77V-370V

24/2.5


85


FLS60-36-WFCI

85V-265V/77V-370V

36/1.66


87


FLS60-48-WFCI

85V-265V/77V-370V

48/1.25


87

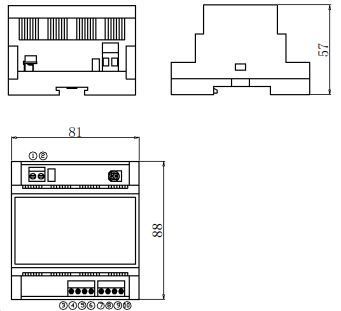

产品示意图




单位:mm



出针定义

定义

1

2

3

4

5

6

7

8

9

10

说明

N

L

V+

NC

NC

GND

V+

NC

NC

GND
