一、特点:

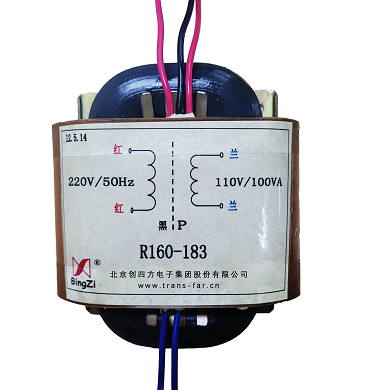

R型变压器是干式变压器产品中的一枝新秀。其铁芯系采用宽窄不一的优质取向冷轧硅钢带卷制成腰圆形,而且截面呈圆形,不用切割即可绕制。因此,由此制造的变压器无噪声、漏磁小、空载电流小、铁损低、效率高;并且由于线圈是圆柱形,每圈的铜线长度短,所以,内阻小,铜耗低,温升低,过载波动小,爆发力比环形变压器还好;另外,初、次级线圈采用阻燃PBT工程塑料制成的骨架分别绕制,从而抗电强度高,阻燃性好。
R型变压器以新颖、独特的结构,优异的电磁性能正得到越来越多的电子行业的青睐。特别适用于医疗设备、显示设备、音响设备、办公设备。
二、规格:
1.R型单相变压器
本公司生产的R型变压器有R05~R7500共20种规格,功率覆盖5~7500W;输入、输出特性按用户要求定制;绕组引出方式一般采用焊片引出或塑料线引出,并且可按用户要求加装插头;其外形图见图1,外形尺寸及安装尺寸见表1。
表1:
R. No | A | B | C | D | E | Φ | VA | kg | 备注 |
R.05 | 61 | 49 | 30 | 45 | 35 | Φ3.3 | ~6 | 0.21 | |
R.08 | 69 | 58 | 35 | 53 | 44 | Φ4 | ~8 | 0.3 | |
R.10 | 75 | 61 | 37 | 55 | 45 | Φ4 | ~15 | 0.4 | |
R.20 | 79 | 70 | 39 | 70 | 55 | Φ4 | ~28 | 0.5 | |
R.30 | 94 | 77 | 42 | 70 | 60 | Φ5 | 25~40 | 0.7 | |
R.40 | 96 | 80 | 44 | 70 | 60 | Φ5 | 35~55 | 0.9 | |
R.50 | 99 | 92 | 48 | 75 | 65 | Φ5 | 45~65 | 1.0 | |
R.80 | 122 | 90 | 52 | 90 | 70 | Φ5 | 70~100 | 1.4 | |
R.100 | 123 | 103 | 55 | 100 | 80 | Φ5 | 90~130 | 1.7 | |
R.160 | 138 | 115 | 63 | 100 | 85 | Φ5 | 150~200 | 2.6 | |
R.260 | 154 | 121 | 66 | 130 | 95 | Φ5 | 200~300 | 3.1 | |
R.320 | 162 | 128 | 70 | 135 | 95 | Φ6 | 280~380 | 3.8 | |
R.600 | 183 | 145 | 85 | 142 | 100 | Φ8 | 380~650 | 6.5 | |
R.1K | 221 | 172 | 99 | 180 | 140 | Φ8 | 650~1200 | 10.5 | |
R.1.5k | 237 | 191 | 102 | 190 | 152 | Φ7 | 1200~1500 | 14 | |
R.2k | 251 | 197 | 111 | 185 | 160 | Φ7 | 1500~2000 | 16.5 | |
R.3k | 275 | 231 | 128 | 200 | 180 | Φ7 | 2000~3000 | 23.5 | |
R.5k | 260 | 151 | 384 | 185 | 117 | Φ10 | 3000~5000 | 42 | 立式安装 |
R.6.3k | 280 | 171 | 448 | 205 | 122 | Φ11 | 5000~6300 | 44 | 立式安装 |
R.7.5k | 400 | 340 | 200 | 305 | 220 | Φ110 | 6300~7500 | 46 | 卧式安装 |
2.R型三相变压器:
R型三相(SR)变压器有多种规格,功率范围广,端子连接。其外形见右图,外形尺寸及安装尺寸见表2。
表2:
规格(VA) | 安装形式 | 外型尺寸(mm) | 安装尺寸(mm) | 重量(kg) | 备注 | ||||
A长 | B宽 | C高 | a孔距 | b孔距 | Φ | ||||
SR60 | 卧式 | 120 | 95 | 50 | 95 | 85 | 4-Φ4 | 1.2 | 软线引出 |
SR120 | 卧式 | 127 | 138 | 63 | 118 | 100 | 4-Φ5 | 1.36 | 底板安装 |
立式 | 144 | 49 | 156 | 134 | 44 | ||||
SR150 | 卧式 | 127 | 158 | 66 | 100 | 105 | 4-Φ5 | 1.64 | |
立式 | 160 | 57 | 157 | 148 | 44 | ||||
SR250 | 卧式 | 165 | 189 | 82 | 110 | 111 | 4-Φ5 | 2.01 | |
立式 | 172 | 60 | 171 | 160 | 46 | ||||
SR400 | 卧式 | 176 | 186 | 72 | 154 | 120 | 4-Φ6 | 2.62 | |
立式 | 189 | 62 | 186 | 175 | 46 | ||||
SR500 | 卧式 | 187 | 198 | 75 | 170 | 130 | 4-Φ6 | 3.14 | |
立式 | 210 | 67 | 230 | 195 | 52 | ||||
SR700 | 卧式 | 186 | 212 | 143 | 180 | 140 | 4-Φ8 | 4.52 | |
立式 | 217 | 75 | 223 | 205 | 560 | ||||
SR900 | 卧式 | 198 | 220 | 141 | 190 | 145 | 4-Φ8 | 6.1 | |
立式 | 220 | 80 | 248 | 205 | 56 | ||||
SR1.2k | 卧式 | 213 | 203 | 147 | 210 | 155 | 4-Φ8 | 7.57 | |
立式 | 236 | 90 | 268 | 220 | 65 | ||||
SR1.5k | 卧式 | 237 | 260 | 153 | 220 | 175 | 4-Φ8 | 8.61 | |
立式 | 275 | 92 | 260 | 257 | 72 | ||||
SR2k | 卧式 | 310 | 250 | 110 | 274 | 230 | 4-Φ7 | 16.5 | |
立式 | 310 | 132 | 305 | 274 | 84 | 夹件安装 | |||
SR3k | 卧式 | 315 | 280 | 120 | 260 | 185 | 4-Φ7 | 23.5 | |
立式 | 315 | 118 | 326 | 280 | 88 | ||||
SR5k | 卧式 | 360 | 253 | 220 | 300 | 231 | 4-Φ9 | 42 | |
立式 | 360 | 144 | 340 | 330 | 105 | ||||
SR7.5k | 立式 | 388 | 160 | 384 | 313 | 117 | 4-Φ9 | 64 | |
SR10k | 立式 | 410 | 167 | 416 | 310 | 122 | 4-Φ11 | 68 |

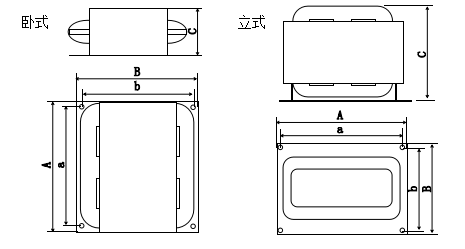

图2:
三、其它:除上述标准规格外,我公司还可提供特殊要求的R型变压器。
