北京创四方电子集团股份有限公司
一、特点：
1．铁芯选用国际系列标准铁芯规格；
2．铁芯由大型专业加工厂冲制。铁芯材料、冲片质量及货源均有保障；
3．生产工装能与国际接轨，适合批量生产；
4．结构变化多样化，产品售价低廉。

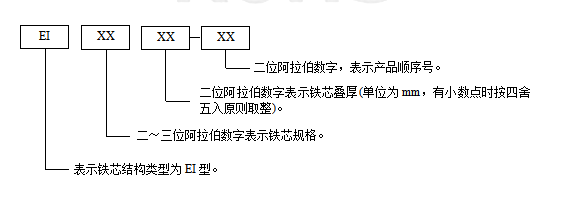

二、型号命名办法：
三、规格：

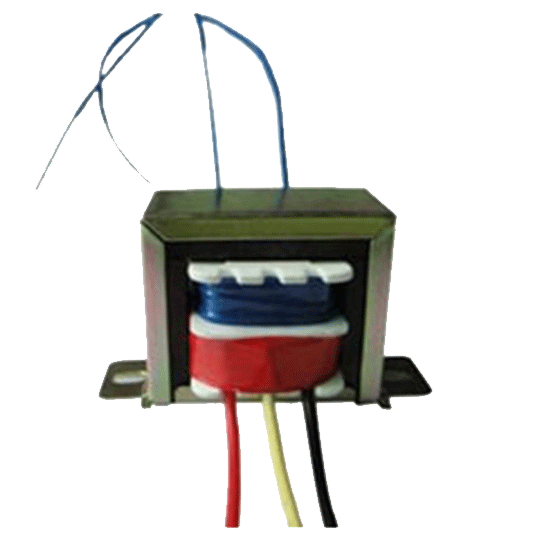

四、结构：
本公司生产的经济系列EI型变压器从结构上分有抽屉式骨架框夹式安装、工字式骨架框夹式安装和工字式骨架弯脚式安装三种类型，若安装尺寸、安装方式或外形尺寸不能满足用户要求时，可按用户要求定制。

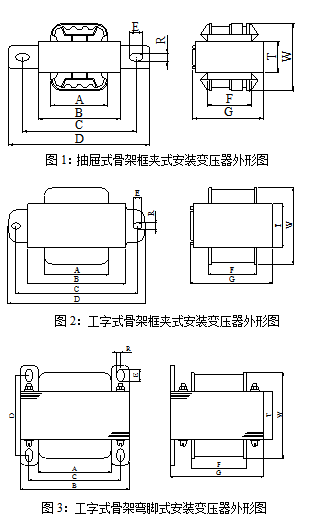

五、外形图(见下图1、图2、图3)：
六、外形及安装尺寸：
No. | 规格 | 图号 | A | B | C | D | E | R | F | G | T | W |
1 | EI3513 | 图1 | 25 | 36 | 50 | 62 | 6 | 3.5 | 19.5 | 31 | 14 | 30 |
2 | EI4117 | 29 | 42 | 57 | 67 | 8.5 | 4.2 | 21 | 34 | 18 | 35 | |
3 | EI4120 | 29 | 42 | 57 | 67 | 8.5 | 4.2 | 21 | 34 | 21 | 38 | |
4 | EI4820 | 32 | 49 | 60 | 71 | 6 | 4.2 | 24 | 42 | 21 | 38 | |
5 | EI4824 | 32 | 49 | 60 | 71 | 6 | 4.2 | 24 | 42 | 25 | 42 | |
6 | EI5420 | 36 | 55 | 68 | 80 | 6 | 4.2 | 27 | 46 | 22 | 40 | |
7 | EI5720 | 38 | 58 | 71 | 85 | 7 | 4.2 | 28.5 | 49 | 22 | 45 | |
8 | EI5725 | 38 | 58 | 71 | 85 | 7 | 4.2 | 28.5 | 49 | 27 | 50 | |
9 | EI5730 | 38 | 58 | 71 | 85 | 7 | 4.2 | 28.5 | 49 | 32 | 55 | |
10 | EI6628 | 图2 | 44 | 67 | 83 | 94 | 6 | 4.2 | 33 | 56 | 30 | 52 |
11 | EI7632 | 图3 | 50.8 | 76.2 | 64 | 56 | 9 | 5.3 | 38 | 65 | 34 | 60 |
12 | EI8645 | 57.2 | 86 | 71 | 67 | 8 | 5.1 | 43 | 72 | 48 | 75 | |
13 | EI9640 | 64 | 96 | 79 | 62.5 | 9.5 | 6.2 | 48 | 80 | 43 | 75 | |
14 | EI10550 | 70 | 105 | 87 | 77.5 | 11.5 | 5.5 | 52.5 | 88 | 54 | 88 | |
15 | EI11450 | 76 | 114 | 95 | 82 | 12 | 6.4 | 57 | 95 | 54 | 90 | |
16 | EI13360 | 88.8 | 133.2 | 111 | 117 | 8 | 6.1 | 66.6 | 111 | 64 | 106 | |
17 | EI13370 | 88.8 | 133.2 | 111 | 127 | 8 | 6.1 | 66.6 | 111 | 74 | 106 |
七、技术参数：
No. | 规格 | 输出功率 (VA) | 空载电流 (mA) | 空载损耗 (W) | 电压 调整率 | 温升 | 重量 (g) | 体积 |
1 | EI3513 | 1 | ≤9 | ≤0.6 | ≤20% | 20℃ | 105 | 36×30×31 |
2 | EI4117 | 3 | ≤18 | ≤0.9 | ≤18% | 20℃ | 200 | 42×25×34 |
3 | EI4120 | 5 | ≤18 | ≤0.9 | ≤18% | 25℃ | 240 | 42×38×34 |
4 | EI4820 | 8 | ≤30 | ≤1.4 | ≤18% | 30℃ | 330 | 49×38×42 |
5 | EI4824 | 10 | ≤35 | ≤1.6 | ≤16% | 30℃ | 380 | 49×42×42 |
6 | EI5420 | 12 | ≤35 | ≤1.6 | ≤17% | 35℃ | 420 | 55×40×46 |
7 | EI5720 | 15 | ≤40 | ≤1.8 | ≤17% | 35℃ | 450 | 58×45×49 |
8 | EI5725 | 20 | ≤50 | ≤2.0 | ≤15% | 40℃ | 540 | 58×50×49 |
9 | EI5730 | 25 | ≤60 | ≤2.5 | ≤13% | 40℃ | 650 | 58×55×49 |
10 | EI6628 | 30 | ≤60 | ≤2.5 | ≤10% | 40℃ | 850 | 67×52×56 |
11 | EI7632 | 50 | ≤75 | ≤3.8 | ≤8% | 45℃ | 1280 | 78×60×65 |
12 | EI7632 | 60 | ≤75 | ≤3.8 | ≤9% | 45℃ | 1280 | 78×60×65 |
13 | EI8645 | 100 | ≤130 | ≤6 | ≤6% | 45℃ | 2150 | 86×75×72 |
14 | EI9640 | 150 | ≤150 | ≤6.8 | ≤6% | 45℃ | 2500 | 96×75×80 |
15 | EI10550 | 250 | ≤220 | ≤10 | ≤5% | 45℃ | 3600 | 105×88×88 |
16 | EI11450 | 320 | ≤240 | ≤12 | ≤5% | 45℃ | 4300 | 114×90×95 |
17 | EI13360 | 480 | ≤400 | ≤20 | ≤4% | 50℃ | 7000 | 133×106×111 |
18 | EI13370 | 560 | ≤420 | ≤22 | ≤3% | 50℃ | 8050 | 133×116×111 |
