单路输出模式

●

输出总功率50W

●

输出电压3.3~48V

●

小体积，高功率密度

●

自然散热，宽温度范围

输入电压范围（DC）

18~36V

36~72V

遥控CNT

悬浮或接高电平on，接地或接低电平off

输出电压精度

Vout1标称输出电压±1%/Vout2标称输出电压±3%

负载效应

10%~100%Ionom变化时 △ Voutnom≤±0.5%

源效应

Vinmin~Vinmax变化时 △ Voutnom≤±0.2%

过流保护

在120%~160%Iout1nom范围内输出关闭自动恢复

纹波及噪声

≤1%  Voutnom（max）

转换效率

见产品选型表

温度系数

≤±0.02%/℃ （最大值）

电压调节

±10%Vo₁

隔离电压

Vin~Vout、Vin~Case、Vout~Case三者之均≥500VDC/min

无故障间隔时间

≥1×10⁶h

开关频率

300kHz左右

保护功能

输入过压、欠压保护，输出短路、过流、过压保护

工作温度

−40~+55℃

储存温度

−40~+85℃

相对湿度

20RH~90RH

冷却方式

风冷，散热器辅助散热

型号

输入电压范围
Vdc

输出电压/电流
（V）/（A）

最大容性负载（µF）

典型效率
（%）

 FMB50-24S3V3

18~36

3.3/10.00

91

FMB50-24S05

18~36

5.05/10.00

91

FMB50-24S12

18~36

12/4.16

93

FMB50-24S15

18~36

15/3.33

93

FMB50-24S24

18~36

24/2.08

91

 FMB50-48S3V3

36~72

3.3/10.00

91

FMB50-48S05

36~72

5.05/10.00

91

FMB50-48S12

36~72

12/4.16

93

FMB50-48S15

36~72

15/3.33

93

FMB50-48S24

36~72

24/2.08

92

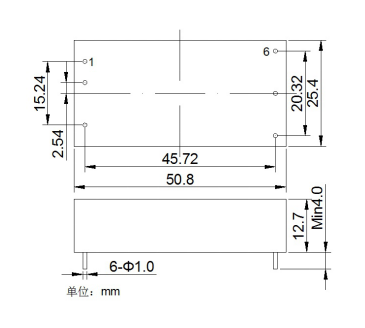

定义

1

2

3

4

5

6

单路

+Vin

GND

CTRL

TRIM

0

+Vo
