一、特点：

    1．立式穿芯，安装方式灵活，既可固定于母线上，又可固定在底板上；

    2．可配用多种型式的母线，如扁排式母线、圆形母线或电缆线；

    3．有四个输出端子位，可实现多变比输出；

    4．输出端子为标准插片，接插方便、牢固；

    5．全封闭，机械和耐环境性能好，电压隔离能力强，外形美观。

    二、使用环境条件：

    1．环境温度：-55℃~+55℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

    三、工作频率范围：20Hz~20kHz。

    四、绝缘耐热等级：B级(130℃)。

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频6kV50Hz/1分钟；

    3．阻燃性：符合UL94-V0级。

    六、外形图、安装尺寸和线圈图：

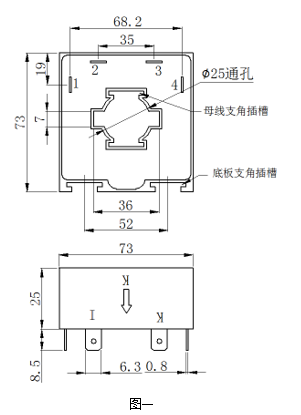

    1．外形图、安装尺寸见图一：

    2．线圈图见图二：

  ●说明：1、4两个端子位是为多变比互感器设置的两个预留位，当不用时就不引出。

    七、安装说明：

    ● 往底板上固定时：取四只不带铆装螺母的支脚(随产品配套供应)按图三所示并插入底板支脚插孔。插到底时，安装孔中心距为42.5×52；支脚安装孔径为Φ5.0；可用M4螺钉将互感器固定在底板上。

    ● 往母线上固定时：取两只带M4铆装螺母的支脚(随产品配套供应)按图四所示插入母线支脚插孔中，插到底时铆装母中心距为42.5可在母线适当位置打上盲孔，用M4螺钉将互感器固定在母线上。

    八、典型应用及性能参数：

    按图五所示应用时性能参数见下表：

    ● 说明：

    a．实际应用中,采样电阻应小于或等于上表给出的额定值,这样会改善非线性度和相移；

    b．若用户需要的变流比与上述不同，可按用户要求订制。

    九、注意事项：

    1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；

    2．电流互感器次级回路在工作时不允许开路，所以请不要装熔断器。
