一、特点：

    1．直接固定在5×40扁排式母线上；

    2．全封闭，机械和耐环境性好，电压隔离能力强，精度高，安全可靠。

    二、使用环境条件：

    1．环境温度：-55℃~+55℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar (约为650~800mmHg)。

    三、工作频率范围：20Hz~1kHz

    四、绝缘耐热等级：B级 (130℃)

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频6kV50Hz/1分钟；

    3．阻燃性：符合UL94-V0级。

    六、外形图、安装尺寸及线圈图：见下图一

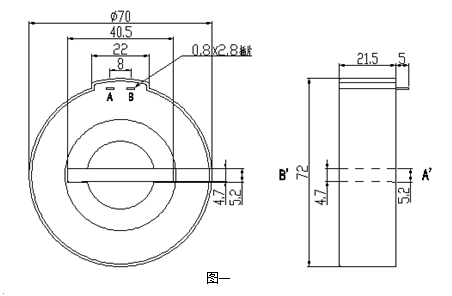

    1．外形图、安装尺寸见图一：

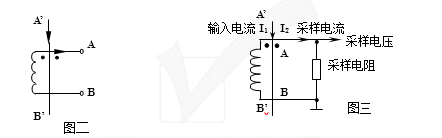

    2．线圈图见图二：

    七、典型应用及性能参数：

    按图三所示应用时性能参数见下表。

    ● 说明：

    a. 实际应用中，采样电阻应小于或等于上表给出的额定值，这样会改善非线性度和相移；

    b. 若用户需要的变流比与上述不同，可按用户要求订制。

    八、注意事项：

    1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；

    2．电流互感器次级电路不允许开路，所以请不要装熔断器。
