一、特点：

    1．印刷线路板直接焊接安装, 外形美观；

    2．能有效的抑制原边电流快速瞬变脉冲信号的干扰；

    3．原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘；

    4．内置精密电阻，可直接测量，使用方便；

    5．全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

    二、使用环境条件：

    1．环境温度：-40℃~+85℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

    三、工作频率范围：20Hz~20kHz。

    四、绝缘耐热等级：B级(130℃)。

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频3kV50Hz /1分钟；

    3．阻燃性：符合UL94-V0级。

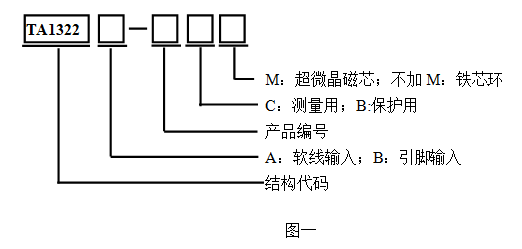

    六、型号规格定义(图一)：

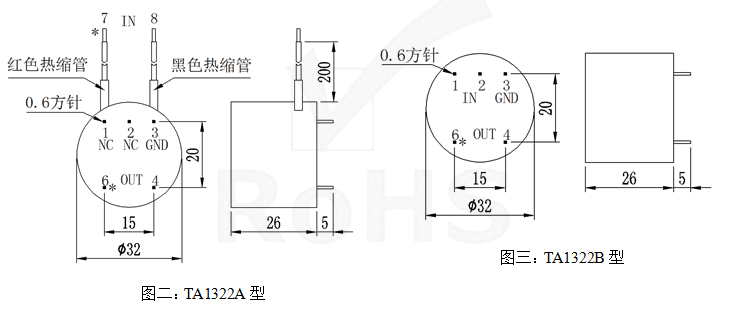

    七、外形图、安装尺寸：见图二、图三

    八、型号及性能参数：

    ●说明：若表中参数不能满足用户要求，可按用户要求设计定制。

    九、作为保护用时电流变换器的特点及其性能参数：

    1．特点：过载能力强，能够承受20~40倍瞬时冲击不饱和，波形无明显失真；

    2．型号及性能参数：

    ●说明：若表中参数不能满足用户要求，可按用户要求设计定制。
