一、特点：
1．立式穿芯，可固定于母线上；
2．可配用多种型式的母线，主要适用于多根母排，特别是带拐弯的母排；
3．输出端子为螺丝紧固压线式标准端子，便于在工程现场接线；
4．盒式结构，塑壳封闭，外形美观。
二、使用环境条件：
1．环境温度：-30℃~+70℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。
三、额定频率：50Hz或60Hz。
四、绝缘耐热等级：E级(120℃)。
五、安全特性：
1．绝缘电阻：常态时大于1000MΩ；
2．抗电强度：可承受工频3kV50Hz/1分钟；
3．阻燃性：符合UL94-V0级。
六、外形图、安装尺寸和线圈图：

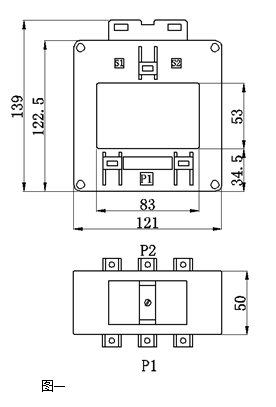

1．外形图、安装尺寸见图一：
2．线圈图见图二：
● 说明：每只产品配套供给六个固定母线螺丝和吸盘。
七、典型应用及性能参数：
按图三所示应用时性能参数见下表。
产品型号 | 额定 输入电流 | 额定 输出电流 | 额定 采样电阻 RL | 额定 采样电压 | 非线性度 |
TAL8353-1 | 400A | 5A | 0.133Ω | 0.67V | ≤0.5% |
TAL8353-2 | 500A | 5A | 0.166Ω | 0.83V | ≤0.5% |
TAL8353-3 | 600A | 5A | 0.2Ω | 1V | ≤0.5% |
TAL8353-4 | 750A | 5A | 0.25Ω | 1.25V | ≤0.5% |
TAL8353-5 | 1000A | 5A | 0.33Ω | 1.67V | ≤0.5% |
TAL8353-6 | 1200A | 5A | 0.4Ω | 2V | ≤0.5% |
TAL8353-7 | 1500A | 5A | 0.5Ω | 2.5V | ≤0.5% |
TAL8353-8 | 2000A | 5A | 0.66Ω | 3.33V | ≤0.5% |
TAL8353-9 | 2500A | 5A | 0.83Ω | 4.16V | ≤0.5% |
TAL8353-10 | 3000A | 5A | 1Ω | 5V | ≤0.5% |
● 说明：
a．实际应用中，采样电阻应小于或等于上表给出的额定值，这样会改善非线性度和相移；
b．若用户需要的变流比与上述不同，可按用户要求订制。
八、注意事项：
1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；
2．电流互感器次级回路在工作时不允许开路，所以请不要装熔断器。
