一、特点:
1.开合式,使用方便;
2.磁芯材料为铁氧体,常用于交流电机、照明设备、空压机等的电流测量、监控和保护。与国内外同类产品兼容。
二、使用环境条件:
1.使用温度:-20℃~+50℃;
2.相对湿度:温度为40℃时不大于90%;
3.大气压力:860~1060mbar(约为650~800mmHg)。
三、工作频率范围:50Hz~200kHz。
四、绝缘耐热等级: B 级(130℃)。
五、安全特性:
1.绝缘电阻:常态时大于100MΩ;
2.抗电强度:可承受工频1kV/50Hz/1分钟;
3.阻燃性:符合UL94-V0级;
4.机械强度:开和次数不小于1000次。
六、外形图、安装尺寸及线圈图:

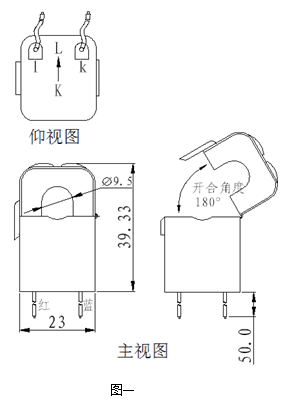

1.外形图、安装尺寸见图一:
2.线圈图见图二:
七、典型应用及性能参数:

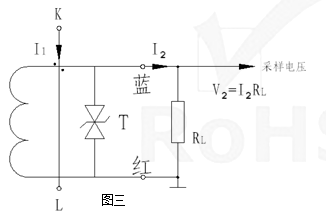

按图三所示应用时性能参数见下表。
产品型号 | 额定 输入电流 | 额定 输出电流 | 额定 采样电阻 (RL) | 额定 采样电压 | 非线性度 | 线性范围 |
TAK010-01 | 80A | 26.6mA | 115Ω | 3V | ≤2% | 1.5倍额定 |
八、注意事项:
1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;
2.电流互感器次级电路不允许开路,所以请不要装熔断器。
