一、特点：

    1．母线穿芯，软线引出，板式安装；

    2．全封闭，机械和耐环境性能好，电压隔离能力强。

    二、使用环境条件：

    1．环境温度：-55℃~+85℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

    三、工作频率范围：50Hz~400Hz。

    四、绝缘耐热等级：B级(130℃)。

    五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：可承受工频6kV50Hz /1分钟；

    3．阻燃性：符合UL94-V0级。

    六、外形图、安装尺寸和线圈图：

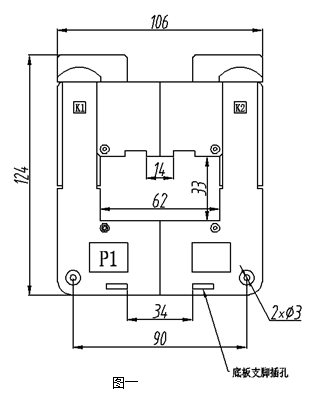

    1．外形图、安装尺寸见图一：

    2．线圈图见图二：

    ● 说明：每只产品配套供给两个底板支脚和一个母线支脚和固定母线螺丝，安装说明见下。

    3．安装说明：

    ● 往底板上固定时：

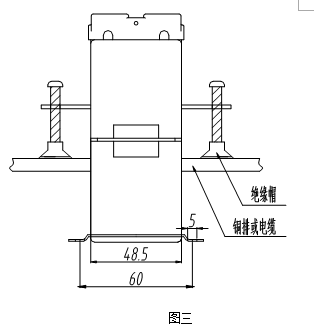

    取两只支脚(随产品配套供应)按右图三所示插入底板支脚插孔。安装孔中心距为60×44.7；支脚安装孔径为Φ5.0；可用M5螺钉将互感器固定在底板上。

    ● 往母线上固定时：

    将带M5孔的支脚(随产品配套供应)按图三所示插入母线支脚插槽中，M5孔中心距为60 可用M5螺钉将互感器固定在母线上。

    七、典型应用及性能参数：

    用电阻法直接获得采样电压时(如图四所示)性能参数见下表。

    八、注意事项：

    1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；

    2．电流互感器次级电路不允许开路，所以请不要装熔断器。
