一、特点：
1．直接固定在52×7扁排式母线上；
2．全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。
二、使用环境条件：
1．环境温度：-55℃~+85℃；
2．相对湿度：温度为40℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。
三、工作频率范围：20Hz~1kHz。
四、绝缘耐热等级：B级(130℃)。
五、安全特性：
1．绝缘电阻：常态时大于1kMΩ；
2．抗电强度：工频6kVHz/1分钟；
3．阻燃性：符合UL94-V0级。
六、外形图、安装尺寸及线圈图：

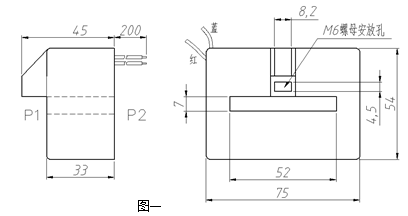

1．外形图、安装尺寸见图一：
2．线圈图见图二：
七、性能参数：
按图三所示应用性能参数见下表。
产品型号 | 额定 输入电流 | 额定 输出电流 | 额定 采样电阻 | 额定 采样电压 | 相移 | 非线性度 | 线性范围 |
SS5006-01 | 320A | 260Ω | 26V | ≤30’ | ≤0.5% | ≥2倍额定 | |
SS5006-02 | 370A | 0.1A | 300Ω | 30V | ≤30’ | ≤0.5% | |
SS5006-03 | 410A | 340Ω | 34V | ≤30’ | ≤0.5% | ||
SS5006-04 | 480A | 400Ω | 40V | ≤30’ | ≤0.5% | ||
SS5006-05 | 550A | 450Ω | 45V | ≤30’ | ≤0.5% | ||
SS5006-06 | 610A | 500Ω | 50V | ≤30’ | ≤0.5% |
● 说明：
a．实际应用中，采样电阻应小于或等于上表给出的额定值，这样会改善非线性度和相移；
b．若用户需要的变流比与上述不同，可按用户要求订制。
八、注意事项：
1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态；
2．电流互感器次级电路不允许开路，所以请不要装熔断器。
