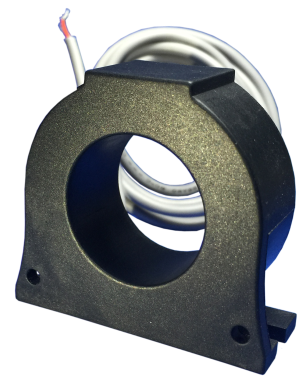

TA3241系列剩余电流互感器
TA3241系列剩余电流互感器
特点:
1.可测量主回路电流为40A以下系统中的漏电流;
2.全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠;
3.软线输出,使用方便灵活。
TA3241系列标准产品通用技术参数:

    一、特点:

    1可测量主回路电流为40A以下系统中的漏电流;

    2全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠;

    3软线输出,使用方便灵活。



    二、使用环境条件:

    1.环境温度:-55~+85

    2.相对湿度:温度为40时不大于90%

    3.大气压力:860~1060mbar(约为650~800mmHg)



    三、工作频率范围20Hz~20kHz



    四、绝缘耐热等级:B(130)



    五、安全特性

    1.绝缘电阻:常态时大于1000MΩ

    2.抗电强度:工频6kV/50Hz/1分钟;

    3.阻燃性:符合UL94-V0级。



    六、外形图、安装尺寸及线圈图:

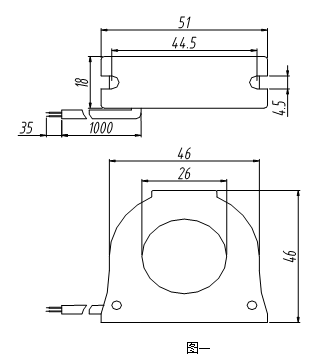

    1.外形图、安装尺寸见图一


    2.线圈图见图二


    七、典型应用及性能参数:

    图三所示应用时性能参数见下表。


产品型号

额定

输入电流

额定

输出电流

额定

采样电阻

RL

额定

采样电压

相移

非线性度

线性范围

TA3241-01M

1A

0.5mA

400Ω

0.2V

≤30’

≤0.25%

2倍额定

    注意:此系列互感器用于电机保护、软启动、大电流监控的场所

    ● 说明:

    a.实际应用中,采样电阻应小于或等于上表给出的额定值,这样会改善非线性度和相移;

    b.若用户需要的变流比与上述不同,可按用户要求订制。



    八、注意事项

    1.电流互感器初级应串联于被测电流回路中,次级应近似工作于短路状态;

    2.电流互感器次级回路在工作时不允许开路,所以请不要装熔断器。
