一、特点:
1.立式穿芯,安装方式灵活,既可固定于母线上,又可固定在底板上;
2.母线穿孔为圆形,呈“品”字形排列;
3.输出为四芯带屏蔽线,引出长度可定制;
4.盒式结构,塑壳封闭,外形美观。
二、使用环境条件:
1.环境温度:-55℃~+55℃;
2.相对湿度:温度为40℃时不大于90%;
3.大气压力:860~1060mbar(约为650~800mmHg)。
三、工作频率范围:20Hz~1kHz。
四、绝缘耐热等级:80℃。
五、安全特性:
1.绝缘电阻:常态时大于1000MΩ;
2.抗电强度:可承受工频4kV/1分钟;
3.阻燃性:符合UL94-V0级。
六、外形图、安装尺寸和线圈图:

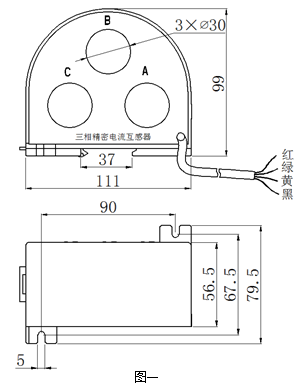

1.外形图、安装尺寸见图一:
● 说明:每只产品配套供给一个插头,下见安装说明。
2.线圈图见图二:
七、性能参数:
按图二所示应用时性能参数见下表:
产品型号 | 适用额定电流 | 参数 | 相移 | 精度 |
STA4046-01 | 20A<Ie≤200A | 2000A/1.1V | ≤60’ | ≤0.5% |
