选型说明
我公司自上世纪九十年代初开始开发并投产第一款兵字互感器至今已推出多种结构的多个产品系列及多个标准产品型号以及众多的客户定制产品。

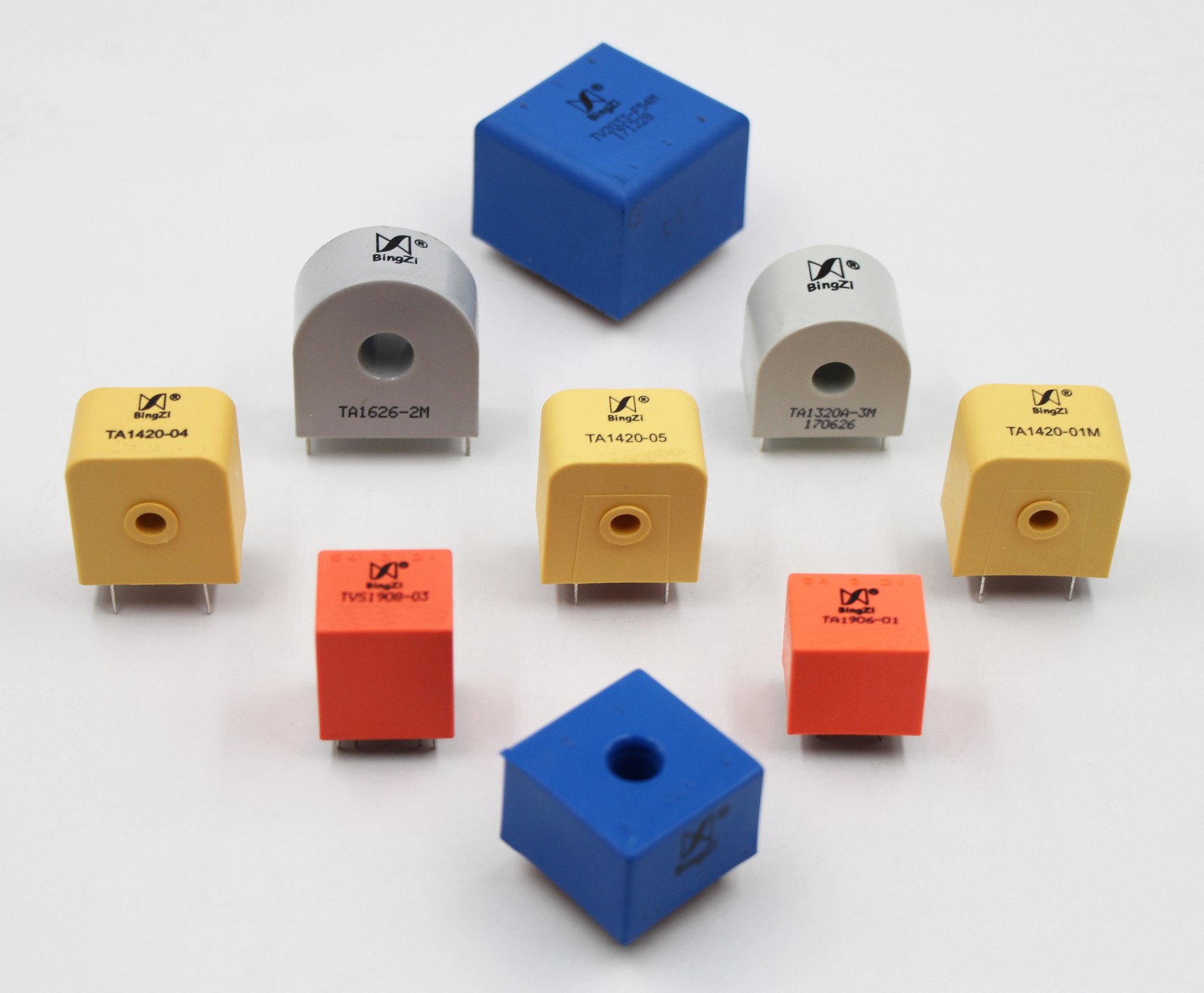

“Bingzi兵字”互感器有电流互感器、电流变换器、三相电流互感器、高频电流互感器、罗氏电流互感器、零序电流互感器、剩余电流互感器、开合式电流互感器、电压互感器,电压变换器,还有电压、电流通用互感器。既可用作交流电流、电压的监测,也可用作继电保护。日前推出的低压系统(AC660V)专用盒式电流互感器能广泛应用于测量、继电保护、系统监控和各种电力系统等众多领域。而软启动专用电流互感器广泛应用于测量、继电保护、工业自动化控制、调功、调压装置及交流电动机软启动装置等众多领域。
一、 “Bingzi兵字”电压、电流通用互感器有DVDI-001和TVA1421-01两个型号,这两个型号的功能相同,只是结构不同,DVDI-001是卧式穿芯印刷线路板直接焊接安装,TVA1421-01是立式穿芯印刷线路板直接焊接安装。它们做电压互感器使用时,其原理及使用方法与下述介绍的TV1013-1相同,可以测量0~1000V内任一范围的交流电压值;它们做电流互感器使用时,可测量0~20A的交流电流并能实现多变比输出。这两款互感器的最大特点是通用性强,应用灵活。
二、 “Bingzi兵字”电压互感器是电流型电压互感器。这类互感器用电流互感器原理实现电压互感器功能,体积比电压型互感器小很多。
1.TV1013-1是一款电流型电压互感器,其额定输入电压可以随用户的需要而变,用户使用时,只要根据您想要测量的电压VIN和本互感器的额定输入电流I1,选定一个限流电阻R1≥VIN÷IIN,将R1串接到互感器输入线圈上,在互感器输出线圈上并接一个采样电阻或并接运放式I/V变换器,就可实现电压的测量,被测电压可以是0~1000V内任一范围值。
2.TVS1908系列电压互感器其额定输入和输出电压是确定值,有380V/5V、220V/5V和100V/5V三种,其原理也是一个电流型电压互感器,只是我们将限流电阻和运放式I/V变换器与互感器封成一体,从而使电压比变成一个确定值。
为方便用户选型,我们将“Bingzi兵字”电压互感器按额定输入电压进行索引,将不同的产品型号及其主要特性列在附表一中。
三、 “Bingzi兵字”电压变换器工作方式有“有源”和“无源”两类,输出信号有交流和直流两种情况,输入线圈引出方式既有印刷线路板焊接式,也有软线式;其原理也是一种电流型电压互感器,只是我们将I/V变换器与互感器封成一体,从而使额定输入和输出电压变成确定值。
为方便用户选型,我们将“Bingzi兵字”电压变换器主要特性列在附表二中。
四、 “Bingzi兵字”单相电流互感器,被测电流覆盖0~1000A,中间分了多个电流等级。从结构上分,有母线内置印刷线路板直接焊接安装式(适合0A~5A)、卧式穿芯印刷线路板直接焊接安装式(适合5A~40A)、立式穿芯印刷线路板直接焊接安装式(适合5A~75A)、立式穿芯底板安装式(适合60A~150A)、立式穿芯母线或底板通用安装式(适合100A~1000A)等五种结构形式。每种结构形式内又有不同的外形和安装尺寸,想必总有一款适合您。
为方便用户选型,我们将“Bingzi兵字”电流互感器按额定输入电流进行索引,将不同的产品型号及其主要特性分列在附表三中。
五、 “Bingzi 兵字”电流变换器,即电流输入,电压输出。输入电流信号频率范围覆盖20Hz~20kHz,产品能有效的抵制原边电流快速瞬变脉冲信号的干扰;产品参数多,兼具有源、无源输入,满足不同环境使用。
为方便用户选型,我们将“Bingzi兵字”电流变换器按额定输入电流进行索引,将不同的产品型号及其主要特性列在附表四中。
六、 “Bingzi兵字”低压系统(AC660V)专用盒式电流互感器广泛应用于测量、继电保护、系统监控和各种电力系统等众多领域。被测电流覆盖0~6000A,可根据输入、输出电流,母排的规格等选用窗口大小相匹配的互感器。
为方便用户选型,我们将“Bingzi兵字”低压系统专用盒式电流互感器按额定输入电流进行索引,将不同的产品型号及其主要特性列在附表五中。
七、 “Bingzi兵字”高频电流互感器,是为满足开关电源、逆变电源、变频器等对高频脉冲电流的监视或测量的需求而开发,结构上有母线内置、立式穿芯和卧式穿芯印刷线路板焊接式安装等多种形式,测量频率范围覆盖到2kHz~200kHz,可满足不同测量的需要。
为方便用户选型,我们将“Bingzi兵字”脉冲电流互感器按额定输入电流进行索引,将不同的产品型号及其主要特性列在附表六中。
八、 “Bingzi兵字”开合式电流互感器,开合式结构设计,安装使用方便,测量电流为0~2000A,适用于不切断电缆进行安装,供电流控制保护等使用。
为方便用户选型,我们“Bingzi兵字”开合式电流互感器额定输入电流进行索引,将不同的产品型号及其主要特性列在附表七中。
九、 “Bingzi兵字”零序电流互感器的特点是可用来精确测量母线电流为0~500A系统中的零序电流,测量电流大小为0~1A,线性范围为2倍额定,结构小巧,软线引出,安装方便,精度高。
为方便用户选型,我们“Bingzi兵字”零序电流互感器额定输入电流进行索引,将不同的产品型号及其主要特性列在附表八中。
十、“Bingzi兵字”罗氏电流互感器为立式安装,安装方式灵活,具有极强的抗饱和能力,被测电流可达几百安培。广泛应用于电力保护领域。
为方便用户选型,我们将“Bingzi兵字”罗氏电流互感器额定输入电流进行索引,将不同的产品型号及其主要特性列在附表九中。
十一、“Bingzi兵字”剩余电流互感器可用来精确测量母线电流为0~500A系统中的剩余电流,测量电流大小为0~1A,线性范围为20倍额定,不平衡电流≤30mA,结构小巧,软线引出,安装方便,精度高。
为方便用户选型,我们“Bingzi兵字”剩余电流互感器额定输入电流进行索引,将不同的产品型号及其主要特性列在附表十中;
十二、 “Bingzi兵字”软启动专用电流互感器广泛应用于测量、继电保护、工业自动化控制、调功、调压装置及交流电动机软启动装置等众多领域。被测电流覆盖0~800A,可根据输入、输出电流,母排的规格等选用窗口大小相匹配的互感器。
为方便用户选型,我们将“Bingzi兵字”软启动专用电流互感器按额定输入电流进行索引,将不同的产品型号及其主要特性列在附表十一中。
十三、 “Bingzi 兵字”三相单相电流互感器,被测电流覆盖0~200A,中间分了多个电流等级,既可用做测量也可用做保护,可满足不同需要。
为方便用户选型,我们将“Bingzi兵字”三相电流互感器按额定输入电压进行索引,将不同的产品型号及其主要特性列在附表十二中。
十四、 “Bingzi兵字”数字量输出传感器,体积小巧,PCB板焊接安装,使用方便,外形美观,是我公司新近推出的可用于交、直流电压监测,数量输出,方便采集的小型传感器。全封闭,机械和耐环境性好,电压隔离能力强,安全可靠。可用于监测电网工作状态、监测设备的工作状态及设备过压或欠压保护及远程监控。
为方便用户选型,我们将“Bingzi兵字”数字量传感器按额定输入电流进行索引,将不同的产品型号及其主要特性列在附表十三中。
附表一:“Bingzi兵字”电压互感器选型表
被测电压 范围 | 产品型号 | 额定电流 输入/输出 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 | |
电阻法 | 运放法 | |||||||
0-1000V | 2mA/2mA | ≤0.2% | ≤0.1% | 电压专用、焊接安装 | 20×12×19 | 15 | 205 | |
2mA/2mA | ≤0.2% | ≤0.1% | 20×17×14 | 15 | 206 | |||
2mA/2mA | ≤0.2% | ≤0.1% | 19.5×17.5×19 | 15 | 207 | |||
2mA/2mA | ≤0.25% | ≤0.1% | ||||||
2.5mA/2.5mA | ≤0.2% | ≤0.1% | 18.1×18.1×16 | 15 | 208 | |||
2mA/2mA | ≤0.2% | ≤0.1% | 21×19×18 | 16 | 209 | |||
6mA/6mA | ≤0.2% | ≤0.1% | 卧式穿芯、焊接安装 | 26.5×25.5×16 | 24 | 199 | ||
6mA/6mA | ≤0.2% | ≤0.1% | ||||||
6mA/6mA | ≤0.2% | ≤0.1% | 立式穿芯、焊接安装 | 25.5×18×27 | 30 | 202 | ||
6mA/6mA | ≤0.2% | ≤0.1% | ||||||
0-4000V | 5mA/5mA | ≤0.2% | ≤0.1% | 电压专用、焊接安装 | 17×20.8×19 | 40 | 210 |
附表二:“Bingzi兵字”电压变换器选型表
额定 输入电压 | 产品型号 | 额定 输出电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 |
0-100V | 2V | ≤0.5% | 母线内置 | Φ32×26 | 65 | 212 | |
3.53V | |||||||
5V | ≤0.3% | 运放内置,电压专用,焊接安装 | 21×18.5×23.5 | 25 | 215 | ||
5VAC | ≤1% | 电压专用,焊接安装 | 37×37×28 | 80 | 214 | ||
5VDC | |||||||
0-150V | 0.5V | ≤0.5% | 母线内置 | Φ32×26 | 65 | 212 | |
2V | |||||||
0-220V | 3.53Vrms | ≤1% | 电压专用,焊接安装 | 17×25×32 | 40 | 211 | |
5V | ≤0.3% | 运放内置,电压专用,焊接安装 | 21×18.5×23.5 | 40 | 215 | ||
5VAC | ≤1% | 电压专用,焊接安装 | 37×37×28 | 80 | 214 | ||
5VDC | |||||||
0-380V | 3.53Vrms | ≤1% | 电压专用,焊接安装 | 17×25×32 | 40 | 211 | |
5V | ≤0.3% | 运放内置,电压专用,焊接安装 | 21×18.5×23.5 | 25 | 215 | ||
5VAC | ≤1% | 电压专用,焊接安装 | 37×37×28 | 80 | 214 |
附表三:“Bingzi兵字”电流互感器选型表(0.1~2.5A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 | |
电阻法 | 运放法 | |||||||
0.1A/2.5mA | 0.5V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 19.5×17.5×19 | 15 | 243 | |
0.625V | ≤0.25% | ≤0.1% | ||||||
0.5A/5mA | 0.5V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 19.5×18×19 | 15 | 237 | |
0.625V | ≤0.25% | ≤0.1% | ||||||
1A/0.1A | 3V | ≤0.5% | - | 端子引出,底板安装 | 63×45×41.5 | 120 | 282 | |
1.25A/2.5mA | 0.75V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 19.5×18×19 | 15 | 237 | |
0.95V | ≤0.25% | ≤0.1% | ||||||
1.5A/5mA | 0.025V | ≤0.1% | - | 母线内置,焊接安装 | 29.5×29.5×26.2 | 40 | 270 | |
0.05V | ≤0.1% | - | ||||||
0.1V | ≤0.2% | - | ||||||
0.2V | ≤0.5% | - | ||||||
2A/50mA | 2V | ≤0.25% | ≤0.1% | 外置穿芯(Φ9.5),焊接安装 | 25×14×30 | 15 | 264 | |
2A/0.1A | 1V | ≤0.25% | ≤0.1% | 外置穿芯(Φ9.5),焊接安装 | 25×14×30 | 15 | 264 | |
3V | ≤0.5% | - | 端子引出,底板安装 | 63×45×41.5 | 120 | 276 | ||
2A/2mA | 0.4V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 19.5×18×19 | 15 | 237 | |
0.5V | ≤0.25% | ≤0.1% | ||||||
2.5A/1.25mA | 1.0V | ≤0.5% | ≤0.3% | 母线内置,焊接安装 | 21×21×17.5 | 19 | 276 | |
1.0V | ≤0.5% | ≤0.3% | 母线内置,焊接安装 | 21×18.5×17.5 | 20 | 278 | ||
2.5A/2.5mA | 0.5V | ≤0.5% | ≤0.3% | 母线内置,焊接安装 | 21×21×17.5 | 19 | 276 | |
0.5V | ≤0.5% | ≤0.3% | 母线内置,焊接安装 | 21×18.5×17.5 | 20 | 278 |
附表三(续1):“Bingzi兵字”电流互感器选型表(2.5~5A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 | |||
电阻法 | 运放法 | |||||||||
2.5A/5mA | 0.025V | ≤0.1% | - | 母线内置,焊接安装 | 29.5×29.5×26.2 | 55 | 270 | |||
0.05V | ≤0.1% | - | ||||||||
0.1V | ≤0.2% | - | ||||||||
0.2V | ≤0.5% | - | ||||||||
3A/0.1A | 3V | ≤0.5% | - | 端子引出,底板安装 | 63×45×41.5 | 120 | 282 | |||
4A/0.1A | 3V | ≤0.5% | - | 端子引出,底板安装 | 63×45×41.5 | 120 | 282 | |||
5A/1.67mA | 1.5V | ≤0.5% | ≤0.3% | 母线内置,焊接安装 | 21×21×17.5 | 19 | 276 | |||
21×18.5×17.5 | 20 | 278 | ||||||||
5A/1.25mA | 2.0V | ≤0.5% | ≤0.3% | 母线内置,焊接安装 | 21×21×17.5 | 19 | 276 | |||
21×18.5×17.5 | 20 | 278 | ||||||||
5A/2.5mA | 1.5V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 16.8×9×20 | 13 | 229 | |||
1.5V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 15.6×18.2×9.5 | 13 | 233 | ||||
1.5V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 20×17×14 | 15 | 235 | ||||
2V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 19.5×18×19 | 15 | 239 | ||||
1.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4.5) 焊接安装 | 19.5×18×17 | 13 | 241 | ||||
1.25V | ≤0.25% | |||||||||
1.0V | ≤0.2% | |||||||||
1.25V | ≤0.25% | |||||||||
1.0V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 19.5×17.5×19 | 15 | 243 | ||||
1.25V | ≤0.25% | |||||||||
1.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 18.5×17.5×19.6 | 12 | 245 | ||||
1.25V | ≤0.25% | |||||||||
2V | ≤0.2% | ≤0.1% | 立式穿芯(Φ7),焊接安装 | 12×11×21 | 10 | 248 | ||||
1.4V | ≤0.2% | ≤0.1% | 立式穿芯(Φ7.5) 焊接安装 | 25×24×10.5 | 14 | 254 | ||||
2.0V | ≤0.25% | |||||||||
0.0125V | ≤0.1% | - | 母线内置,焊接安装 | 29.5×29.5×26.2 | 65 | 270 | ||||
0.0025V | ≤0.1% | - | ||||||||
0.05V | ≤0.2% | - | ||||||||
0.1V | ≤0.5% | - | ||||||||
5A/5mA | 0.25V | ≤0.25% | ≤0.1% | 立式穿芯(Φ6.8),焊接安装 | 17.3×7.2×18.3 | 10 | 226 | |||
0.75V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 16.8×9×20 | 13 | 229 | ||||
0.75V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 15.6×18.2×9.5 | 13 | 233 | ||||
0.75V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 20×17×14 | 15 | 235 | ||||
0.5V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4.5) 焊接安装 | 19.5×18×17 | 13 | 241 | ||||
0.625V | ≤0.25% | |||||||||
0.5V | ≤0.2% | ≤0.1% | 母线内置,焊接安装 | 19.5×17.5×19 | 15 | 243 | ||||
0.625V | ≤0.25% | 母线内置,焊接安装 | ||||||||
1V | ≤0.2% | ≤0.1% | 立式穿芯(Φ7),焊接安装 | 12×11×21 | 10 | 248 | ||||
0.7V | ≤30’ | ≤0.1% | 立式穿芯(Φ7.5) 焊接安装 | 25×24×10.5 | 14 | 256 | ||||
1.0V | ≤30’ |
附表三(续2):“Bingzi兵字”电流互感器选型表(5~18A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 | ||
电阻法 | 运放法 | ||||||||
5A/5mA | 1.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4.0) 焊接安装 | 26.5×25.5×16 | 26 | 266 | ||
1.25V | ≤0.25% | ||||||||
1.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 25.5×18×27 | 30 | 268 | |||
1.25V | ≤0.25% | ||||||||
0.75V | ≤0.2% | ≤0.1% | 立式穿芯(Φ7.5) 焊接安装 | 30.5×11.5×31.75 | 26 | 272 | |||
0.95V | ≤0.25% | ||||||||
5A/0.1A | 3V | ≤0.5% | - | 母线内置,焊接安装 | 48×43×30 | 110 | 217 | ||
3V | ≤0.5% | - | 端子引出,底板安装 | 63×45×41.5 | 120 | 282 | |||
5A/1A | 0.3V | ≤0.5% | - | 母线内置,焊接安装 | 48×43×30 | 110 | 217 | ||
9A/6mA | 1.2V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5) 焊接安装 | 25.5×18×27 | 30 | 202 | ||
1.5V | ≤0.25% | ||||||||
1.2V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4) 焊接安装 | 26.5×25.5×16 | 24 | 199 | |||
1.5V | ≤0.25% | ||||||||
10A/5mA | 2V | ≤0.25% | - | 母线内置,焊接安装 | 19.56×14.48×22.48 | 10 | 228 | ||
2.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4) 焊接安装 | 26.5×25.5×16 | 26 | 266 | |||
2.5V | ≤0.25% | ||||||||
2.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5) 焊接安装 | 25.5×18×27 | 30 | 268 | |||
2.5V | ≤0.25% | ||||||||
1.5V | ≤0.2% | ≤0.1% | 立式穿芯(Φ7.5) 焊接安装 | 30.5×11.5×31.75 | 26 | 272 | |||
1.9V | ≤0.25% | ||||||||
10A/10mA | 1V | ≤0.25% | - | 母线内置,焊接安装 | 19.56×14.48×22.48 | 10 | 228 | ||
0.5V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5) 焊接安装 | 18.5×17.5×19.6 | 12 | 245 | |||
0.625V | ≤0.25% | ||||||||
1.5V | ≤0.2% | ≤0.1% | 立式穿芯(Φ6.5),焊接安装 | 23×12×25 | 17.5 | 250 | |||
3V | ≤0.5% | ≤0.1% | 母线内置,焊接安装 | 25×25×20 | 30 | 252 | |||
1.5V | ≤0.2% | ||||||||
2V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5.5) | Φ25.6×14.5 | 20 | 254 | |||
2.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ7.5),焊接安装 | 27.5×27.5×19 | 44 | 260 | |||
2.5V | ≤0.25% | ||||||||
10A/20mA | 1.0V | ≤1% | ≤0.5% | 母线内置,焊接安装 | 15.5×11.2×18.4 | 14 | 231 | ||
10A/25mA | 0.8V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ7.5),焊接安装 | 27.5×27.5×19 | 44 | 258 | ||
1.0V | ≤0.25% | ||||||||
15A/5mA | 3.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4),焊接安装 | 26.5×25.5×16 | 26 | 266 | ||
3.75V | ≤0.25% | ||||||||
3.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 25.5×18×27 | 30 | 268 | |||
3.75V | ≤0.25% | ||||||||
18A/6mA | 2.4V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 25.5×18×27 | 30 | 202 | ||
3V | ≤0.25% | ||||||||
2.4V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4),焊接安装 | 26.5×25.5×16 | 24 | 199 | |||
3V | ≤0.25% |
附表三(续3):“Bingzi兵字”电流互感器选型表(20~60A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 | |||
电阻法 | 运放法 | |||||||||
20A/5mA | 4.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ4),焊接安装 | 26.5×25.5×16 | 26 | 266 | |||
5.0V | ≤0.25% | |||||||||
4.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 25.5×18×27 | 30 | 268 | ||||
5.0V | ≤0.25% | |||||||||
20A/10mA | 2.0V | ≤1% | - | 立式穿芯(Φ9.5),焊接安装 | 24×11.5×25 | 10 | 219 | |||
3.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ6.5),焊接安装 | 23×12×25 | 17.5 | 250 | ||||
4V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5.5) | Φ25.6×14.5 | 20 | 254 | ||||
3.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ7.5),焊接安装 | 27.5×27.5×19 | 44 | 260 | ||||
3.75V | ≤0.25% | |||||||||
20A/20mA | 1.2V | ≤1% | - | 立式穿芯(Φ9.5),焊接安装 | 24×11.5×25 | 10 | 219 | |||
1.0V | ≤1% | ≤0.5% | 母线内置,焊接安装 | 15.5×11.2×18.4 | 14 | 231 | ||||
20A/25mA | 0.5V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ7.5),焊接安装 | 27.5×27.5×19 | 44 | 258 | |||
0.625V | ≤0.25% | |||||||||
25A/5mA | 5.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 25.5×18×27 | 30 | 268 | |||
6.25V | ≤0.25% | |||||||||
30A/5mA | 6.0V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5),焊接安装 | 25.5×18×27 | 30 | 268 | |||
7.5V | ≤0.25% | |||||||||
30A/6mA | 3.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ7.5),焊接安装 | 27.5×27.5×19 | 44 | 260 | |||
3.75V | ≤0.25% | |||||||||
30A/10mA | 8V | ≤1% | - | 立式穿芯(Φ11.5),焊接安装 | 31×14.5×32 | 35 | 220 | |||
5V | ≤0.2% | ≤0.1% | 立式穿芯(Φ5.5) | Φ25.6×14.5 | 20 | 254 | ||||
30A/15mA | 6V | ≤1% | - | 立式穿芯(Φ11.5),焊接安装 | 31×14.5×32 | 35 | 220 | |||
3.0V | ≤0.5% | - | 母线内置,焊接安装 | 23×23×16.5 | 23 | 247 | ||||
30A/30mA | 3V | ≤1% | - | 立式穿芯(Φ11.5),焊接安装 | 31×14.5×32 | 35 | 220 | |||
1.5V | ≤0.5% | - | 母线内置,焊接安装 | 23×23×16.5 | 23 | 247 | ||||
40A/50mA | 1.0V | ≤0.2% | ≤0.1% | 卧式穿芯(Φ7.5),焊接安装 | 27.5×27.5×19 | 44 | 260 | |||
1.25V | ≤0.25% | |||||||||
50A/25mA | 10V | ≤1% | - | 立式穿芯(Φ14.6),焊接安装 | 35×14.5×36 | 40 | 221 | |||
5.0V | ≤0.2% | - | 立式穿芯(Φ7.5),焊接安装 | 27×20×27 | 50 | 258 | ||||
4V | ≤0.2% | - | 立式穿芯(Φ12.8),焊接安装 | 37.5×14.5×39 | 45 | 262 | ||||
5.0V | ≤0.5% | - | 立式穿芯(Φ9),焊接安装 | 32×16.5×33 | 48 | 274 | ||||
3.5V | ≤0.25% | - | ||||||||
50A/50mA | 5V | ≤1% | - | 立式穿芯(Φ14.6),焊接安装 | 35×14.5×36 | 40 | 221 | |||
2.5V | ≤0.2% | - | 立式穿芯(Φ7.5),焊接安装 | 27×20×27 | 50 | 256 | ||||
2V | ≤0.2% | - | 立式穿芯(Φ12.8),焊接安装 | 37.5×14.5×39 | 45 | 262 | ||||
2.5V | ≤0.5% | - | 立式穿芯(Φ9),焊接安装 | 32×16.5×33 | 48 | 268 | ||||
1.75V | ≤0.25% | - | ||||||||
50A/0.1A | 1.25V | ≤0.2% | - | 立式穿芯(Φ7.5),焊接安装 | 27×20×27 | 50 | 256 | |||
60A/20mA | 15V | ≤1% | - | 立式穿芯(Φ14.6),焊接安装 | 35×14.5×36 | 40 | 221 | |||
60A/60mA | 1.8V | ≤0.2% | - | 立式穿芯(Φ13),底板安装 | 54×23×40 | 86 | 280 | |||
2.25V | ≤0.25% | - |
附表三(续4):“Bingzi兵字”电流互感器选型表(75~150A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 |
电阻法 | |||||||
75A/25mA | 20V | ≤1% | 立式穿芯(Φ14.6),焊接安装 | 39.2×16×40.2 | 50 | 222 | |
75A/37.5mA | 15V | ≤1% | 立式穿芯(Φ14.6),焊接安装 | 39.2×16×40.2 | 50 | 222 | |
75A/50mA | 5.0V | ≤0.5% | 立式穿芯(Φ9),焊接安装 | 32×16.5×33 | 48 | 274 | |
2.5V | ≤0.25% | ||||||
75A/75mA | 7.5V | ≤1% | 立式穿芯(Φ14.6),焊接安装 | 39.2×16×40.2 | 50 | 222 | |
75A/0.1A | 2.5V | ≤0.5% | 立式穿芯(Φ9),焊接安装 | 32×16.5×33 | 48 | 268 | |
1.25V | ≤0.25% | ||||||
80A/20mA | 30V | ≤1% | 立式穿芯(Φ14.6),焊接安装 | 39.2×16×40.2 | 50 | 222 | |
90A/60mA | 3.0V | ≤0.2% | 立式穿芯(Φ13),底板安装 | 54×23×40 | 86 | 280 | |
3.75V | ≤0.25% | ||||||
100A/20mA | 36V | ≤1% | 立式穿芯(Φ19),焊接安装 | 45×15×46 | 75 | 223 | |
100A/25mA | 27.5V | ≤1% | 立式穿芯(Φ19),焊接安装 | 45×15×46 | 75 | 223 | |
100A/33.3mA | 23V | ≤1% | 立式穿芯(Φ19),焊接安装 | 45×15×46 | 75 | 223 | |
100A/50mA | 15V | ≤1% | 立式穿芯(Φ19),焊接安装 | 45×15×46 | 75 | 223 | |
10V | ≤0.25% | 卧式穿芯(Φ19),软线引出 | Φ44×17.5 | 60 | 224 | ||
4.0V | ≤0.2% | 立式穿芯(Φ13),底板安装 | 54×23×40 | 86 | 280 | ||
5.0V | ≤0.25% | ||||||
3V | ≤0.5% | 母线穿芯(Φ12+□16×5) | Φ43×24 | 110 | 286 | ||
3V | ≤0.5% | 立式穿芯(Φ19),底板安装 | 58×20×53.5 | 75 | 280 | ||
4V | ≤0.5% | 卧式穿芯(Φ45+□1.7×21) | Φ45×18 | 70 | 288 | ||
100A/0.1A | 10V | ≤1% | 立式穿芯(Φ19),焊接安装 | 45×15×46 | 75 | 223 | |
5V | ≤0.25% | 卧式穿芯(Φ19),软线引出 | Φ44×17.5 | 60 | 224 | ||
3V | ≤0.5% | 母线穿芯(Φ12+□16×5) | Φ43×24 | 110 | 286 | ||
1.5V | ≤0.5% | 立式穿芯(Φ19),底板安装 | 58×20×53.5 | 75 | 280 | ||
2V | ≤0.5% | 卧式穿芯(Φ45+□1.7×21) | Φ45×18 | 70 | 288 | ||
3.0V | ≤0.5% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 306 | ||
1.5V | ≤0.2% | 266 | 308 | ||||
1.9V | ≤0.25% | ||||||
0.6V | ≤0.5% | 立式穿芯(Φ46),底板安装 | 76×25×77 | 250 | 314 | ||
100A/1A | 1.0V | ≤1% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 304 | |
120A/40mA | 6.0V | ≤0.2% | 立式穿芯(Φ13),底板安装 | 54×23×40 | 86 | 280 | |
7.5V | ≤0.25% | ||||||
5.4V | ≤0.5% | 立式穿芯(Φ26),底板安装 | 51×18×46 | 85 | 290 | ||
150A/50mA | 9.0V | ≤0.5% | 立式穿芯(Φ13),底板安装 | 54×23×40 | 106 | 284 | |
150A/75mA | 6.0V | ≤0.5% | 立式穿芯(Φ13),底板安装 | 54×23×40 | 106 | 284 | |
3.6V | ≤0.5% | 立式穿芯(Φ26),底板安装 | 51×18×46 | 85 | 290 | ||
150A/0.1A | 4.5V | ≤0.5% | 立式穿芯(Φ13),底板安装 | 54×23×40 | 106 | 284 | |
150A/0.15A | 3.0V | ≤0.5% | 立式穿芯(Φ13),底板安装 | 54×23×40 | 106 | 284 | |
1.8V | ≤0.5% | 立式穿芯(Φ26),底板安装 | 51×18×46 | 85 | 290 |
附表三(续5):“Bingzi兵字”电流互感器选型表(200~400A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 | |
200A/40mA | 60V | ≤1% | 立式穿芯(Φ23.4),焊接安装 | 22.5×58.2×58.2 | 190 | 225 | ||
200A/50mA | 45V | ≤1% | 立式穿芯(Φ23.4),焊接安装 | 22.5×58.2×58.2 | 190 | 225 | ||
200A/66.6mA | 33V | ≤1% | 立式穿芯(Φ23.4),焊接安装 | 22.5×58.2×58.2 | 190 | 225 | ||
200A/0.1A | 24V | ≤1% | 立式穿芯(Φ23.4),焊接安装 | 22.5×58.2×58.2 | 190 | 225 | ||
8.0V | ≤0.5% | 卧式穿芯(Φ61+□3×40) | Φ61×25.5 | 100 | 300 | |||
8.0V | ≤0.5% | 卧式穿芯(Φ61+□5×40) | Φ61×25.5 | 100 | 302 | |||
6.0V | ≤0.5% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 306 | |||
3.0V | ≤0.2% | 266 | 308 | |||||
3.75V | ≤0.25% | |||||||
1.2V | ≤0.5% | 立式穿芯(Φ46),底板安装 | 76×25×77 | 250 | 314 | |||
200A/0.2A | 15V | ≤1% | 立式穿芯(Φ23.4),焊接安装 | 22.5×58.2×58.2 | 190 | 225 | ||
4.0V | ≤0.5% | 卧式穿芯(Φ61+□3×40) | Φ61×25.5 | 100 | 300 | |||
4.0V | ≤0.5% | 卧式穿芯(Φ61+□5×40) | Φ61×25.5 | 100 | 302 | |||
200A/1A | 2.0V | ≤1% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 304 | ||
250A/0.1A | 5.0V | ≤0.5% | 立式穿芯(Φ19+□6x26) 母线或底板通用安装 | 53×24×55 | 185 | 292 | ||
250A/62.5mA | 7.5V | ≤0.5% | ||||||
300A/0.1A | 9V | ≤0.5% | 卧式穿芯(Φ58+□2.7×31) | Φ58×20 | 130 | 296 | ||
9.0V | ≤0.5% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 306 | |||
3.0V | ≤0.2% | 266 | 308 | |||||
3.75V | ≤0.25% | |||||||
1.8V | ≤0.5% | 立式穿芯(Φ46),底板安装 | 76×25×77 | 250 | 314 | |||
300A/0.15A | 6V | ≤0.5% | 卧式穿芯(Φ58+□2.7×31) | Φ58×20 | 130 | 296 | ||
300A/0.2A | 3V | ≤0.5% | 卧式穿芯(Φ78+□3×52) | Φ78×25 | 260 | 316 | ||
300A/1A | 3.0V | ≤1% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 304 | ||
400A/0.1A | 7.5V | ≤0.5% | 立式穿芯(Φ25+□7×31) 母线或底板通用安装 | 60×25×62 | 228 | 298 | ||
12.0V | ≤0.5% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 306 | |||
5.0V | ≤0.2% | 266 | 308 | |||||
6.25V | ≤0.25% | |||||||
2.4V | ≤0.5% | 立式穿芯(Φ46),底板安装 | 76×25×77 | 250 | 314 | |||
400A/0.2A | 5V | ≤0.5% | 母线穿芯(Φ31.5) | Φ56×30 | 185 | 294 | ||
5.0V | ≤0.5% | 立式穿芯(Φ25+□7×31) 母线或底板通用安装 | 60×25×62 | 228 | 298 | |||
4V | ≤0.5% | 卧式穿芯(Φ78+□3×52) | Φ78×25 | 260 | 316 | |||
400A/0.4A | 4V | ≤0.5% | 母线穿芯(Φ31.5) | Φ56×30 | 185 | 294 | ||
400A/1A | 4.0V | ≤1% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 304 |
附表三(续6):“Bingzi兵字”电流互感器选型表(500~600A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 | |
500A/0.1A | 15.0V | ≤0.5% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 306 | ||
5.0V | ≤0.2% | 266 | 308 | |||||
6.25V | ≤0.25% | |||||||
10V | ≤0.5% | 卧式穿芯(Φ70+□2.7×40.5) | Φ70×21.5 | 280 | 310 | |||
3V | ≤0.5% | 立式穿芯(Φ46),底板安装 | 76×25×77 | 250 | 314 | |||
500A/0.2A | 5V | ≤0.5% | 卧式穿芯(Φ70+□2.7×40.5) | Φ70×21.5 | 280 | 310 | ||
5V | ≤0.5% | 卧式穿芯(Φ78+□3×52) | Φ78×25 | 260 | 316 | |||
500A/1A | 5.0V | ≤1% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 304 | ||
600A/0.1A | 18.0V | ≤0.5% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 306 | ||
5.0V | ≤0.2% | 266 | 308 | |||||
6.25V | ≤0.25% | |||||||
12V | ≤0.5% | 卧式穿芯(Φ70+□4.7×40.5) | Φ70×21.5 | 280 | 312 | |||
3.6V | ≤0.5% | 立式穿芯(Φ46),底板安装 | 76×25×77 | 250 | 314 | |||
600A/0.2A | 6V | ≤0.5% | 卧式穿芯(Φ70+□4.7×40.5) | Φ70×21.5 | 280 | 312 | ||
600A/1A | 6.0V | ≤1% | 立式穿芯(Φ25+□7×36) 母线或底板通用安装 | 73×25×73 | 385 | 304 |
表四:“Bingzi兵字”电流变换器选型表
额定 输入电流 | 产品型号 | 额定 输出电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 |
0-1A | 2V | ≤0.5% | 母线内置 | 20×30×32 | 40 | 322 | |
0.3535V | ≤0.5% | 母线内置 | Φ32×26 | 55 | 318 | ||
0-5A | 0.5V | ≤0.5% | 母线内置 | Φ32×26 | 55 | 318 | |
2V | ≤0.5% | ||||||
2.5V | ≤0.5% | 母线内置 | Φ32×26 | 55 | 318 | ||
3.53V | |||||||
2V | ≤0.5% | 母线内置 | 32×35×28 | 55 | 320 | ||
2V | ≤0.5% | 母线内置 | 20×30×32 | 40 | 322 | ||
0-5A | 3.53V | ≤0.5% | 母线内置 | 20×30×32 | 40 | 322 | |
3.53V | ≤0.5% | 母线内置 | 32×35×28 | 55 | 320 | ||
5V | ≤0.5% | 母线内置 | 20×30×32 | 40 | 322 | ||
0.055V | ≤0.5% | 母线内置 | Φ32×26 | 55 | 318 | ||
0.1765V | |||||||
0.1V | |||||||
0.115V | ≤0.5% | 母线内置 | 32×35×28 | 55 | 320 | ||
0.1765V | |||||||
5V | ≤0.3% | 母线内置,焊接安装 | 21×18.5×23.5 | 24 | 324 |
附表五:“Bingzi兵字”低压系统(AC660V)专用盒式电流互感器选型表(100~500A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 母线规格 (mm) | 外形尺寸 (mm)3 | 重量 (kg) | 功率 (VA) | 页码 |
100A/5A | 0.5V | ≤0.5% | Φ23+□11×31 | 82×60×35 | 0.24 | 2.5 | 328 | |
0.625V | ≤0.5% | 30×32 | 101×64×44 | 0.37 | 2.5 | 330 | ||
0.33V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 2.5 | 332 | ||
150A/5A | 0.75V | ≤0.5% | Φ23+□11×31 | 82×60×35 | 0.24 | 2.5 | 328 | |
0.938V | ≤0.5% | 30×32 | 101×64×44 | 0.37 | 2.5 | 330 | ||
0.5V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 2.5 | 332 | ||
0.75V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 2.5 | 336 | ||
200A/0.1A | 12V | ≤0.5% | Φ23+□11×32 | 71×61×36 | 0.25 | 1.2 | 334 | |
200A/0.2A | 6V | ≤0.5% | Φ23+□11×32 | 71×61×36 | 0.25 | 1.2 | 334 | |
200A/5A | 1.0V | ≤0.5% | Φ23+□11×31 | 82×60×35 | 0.24 | 5 | 328 | |
1.25V | ≤0.5% | 30×32 | 101×64×44 | 0.37 | 5 | 330 | ||
0.66V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 2.5 | 332 | ||
1V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
250A/5A | 1.25V | ≤0.5% | Φ23+□11×31 | 82×60×35 | 0.24 | 5 | 328 | |
1.56V | ≤0.5% | 30×32 | 101×64×44 | 0.37 | 5 | 330 | ||
0.83V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 5 | 332 | ||
1.25V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
0.83V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 5 | 350 | ||
300A/0.15A | 6V | ≤0.5% | Φ31+□14×42.5 | 89×75×40 | 0.49 | 3 | 338 | |
300A/5A | 1.5V | ≤0.5% | Φ23+□11×31 | 82×60×35 | 0.24 | 5 | 328 | |
1.88V | ≤0.5% | 30×32 | 101×64×44 | 0.37 | 5 | 330 | ||
1V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 5 | 332 | ||
1.5V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
1V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 5 | 350 | ||
400A/5A | 2.0V | ≤0.5% | Φ23+□11×31 | 82×60×35 | 0.24 | 5 | 328 | |
1.33V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 5 | 332 | ||
2.5V | ≤0.5% | 30×32 | 101×64×44 | 0.37 | 5 | 330 | ||
2V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
0.67V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 5 | 346 | ||
1.33V | ≤0.5% | 35×85 | 115×165×52 | 1.25 | 5 | 348 | ||
1.33V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 5 | 350 | ||
500A/0.2A | 10V | ≤0.5% | Φ45+□21×61.5 | 116×101×45 | 0.75 | 6 | 344 | |
500A/5A | 2.5V | ≤0.5% | Φ23+□11×31 | 82×60×35 | 0.24 | 5 | 328 | |
1.66V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 5 | 332 | ||
2.5V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
0.83V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 10 | 346 | ||
1.66V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 10 | 348 | ||
1.66V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 10 | 350 |
附表五(续1):“Bingzi兵字”低压系统(AC660V)专用盒式电流互感器选型表(600~2000A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 非线性度 | 母线规格 | 外形尺寸 | 重量 (kg) | 功率 (VA) | 页码 | |
600A/5A | 2V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 5 | 332 | ||
3V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | |||
1V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 10 | 346 | |||
2V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 10 | 348 | |||
2V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 10 | 350 | |||
750A/0.15A | 12V | ≤0.5% | Φ31+□14×42.5 | 89×75×40 | 0.49 | 3 | 338 | ||
750A/5A | 2.5V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 5 | 332 | ||
3.75V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | |||
1.25V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 10 | 346 | |||
2.5V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 10 | 348 | |||
2.5V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 10 | 350 | |||
1.88V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 10 | 352 | |||
2.5V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 10 | 354 | |||
800A/5A | 2.66V | ≤0.5% | Φ31+□11×42 | 98×75×45 | 0.37 | 5 | 332 | ||
2.66V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 10 | 342 | |||
1000A/0.2A | 20V | ≤0.5% | Φ45+□21×61.5 | 116×101×45 | 0.75 | 6 | 344 | ||
1000A/5A | 5V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
1.67V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 15 | 346 | |||
3.33V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 15 | 348 | |||
3.33V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 10 | 350 | |||
2.5V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 10 | 352 | |||
3.3V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 15 | 354 | |||
1200A/5A | 6V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
2V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 20 | 346 | |||
4V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 20 | 348 | |||
4V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 15 | 350 | |||
3V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 15 | 352 | |||
4V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 20 | 354 | |||
1250A/5A | 4.16V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 15 | 350 | ||
1500A/5A | 7.5V | ≤0.5% | 32×52 | 114×87×45 | 0.52 | 5 | 336 | ||
2.5V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 20 | 346 | |||
5V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 20 | 348 | |||
5V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 20 | 350 | |||
3.75V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 20 | 352 | |||
5V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 20 | 354 | |||
2000A/0.1A | 5V | ≤0.5% | 35×61.5 | 120×46×138 | 0.817 | - | 340 | ||
2000A/1A | 2V | ≤0.5% | 31.5×62 | 102×47.5×96 | 1.00 | 4 | 342 | ||
2000A/5A | 3.33V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 20 | 346 | ||
6.66V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 20 | 348 | |||
6.66V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 20 | 350 | |||
5V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 20 | 352 | |||
6.6V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 20 | 354 |
附表五(续2):“Bingzi兵字”低压系统(AC660V)专用盒式电流互感器选型表(2500~6000A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 非线性度 | 母线规格 | 外形尺寸 | 重量 (kg) | 功率 (VA) | 页码 | |
2500A/0.1A | 5V | ≤0.5% | 35×61.5 | 120×46×138 | 0.817 | - | 340 | ||
2500A/1A | 2V | ≤0.5% | 31.5×62 | 102×47.5×96 | 1.00 | 4 | 342 | ||
2500A/5A | 4.16V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 30 | 346 | ||
8.33V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 30 | 348 | |||
8.33V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 20 | 350 | |||
6.25V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 20 | 352 | |||
8.3V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 30 | 354 | |||
3000A/5A | 5V | ≤0.5% | 53×83 | 141×120×47 | 1.20 | 30 | 346 | ||
10V | ≤0.5% | 35×85 | 173×123×52 | 1.25 | 30 | 348 | |||
10V | ≤0.5% | Φ62+□11×101 | 162×146×45 | 1.20 | 20 | 350 | |||
7.5V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 20 | 352 | |||
10V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 30 | 354 | |||
4000A/5A | 10V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 20 | 352 | ||
13.3V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 30 | 354 | |||
4V | ≤0.5% | 52×122 | 166×48×138 | 2.00 | 25 | 326 | |||
5000A/5A | 5V | ≤0.5% | 52×122 | 166×48×138 | 2.00 | 25 | 326 | ||
12.5V | ≤0.5% | 81×103 | 172×144×51 | 1.55 | 20 | 352 | |||
16.6V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 30 | 354 | |||
6000A/5A | 20V | ≤0.5% | 55×132 | 223×148×60 | 1.55 | 30 | 354 |
附表六:“Bingzi兵字”高频电流互感器选型表
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm3) | 重量 (g) | 页码 | |
2A/2mA | 8V | ≤1.5% | 母线内置,焊接安装 | 22.5×23.3×14.8 | 20 | 359 | ||
2A/4mA | 4V | ≤2% | ||||||
10A/100mA | 0.8V | ≤2% | 母线内置,焊接安装 | 15×12.5×8 | 10 | 356 | ||
10A/200mA | 0.4V | ≤2% | ||||||
20A/20mA | 10V | ≤2% | 立式穿芯(Φ5),焊接安装 | 16.8×9×20 | 7 | 358 | ||
20A/40mA | 5V | ≤2% | ||||||
20A/0.1A | 2.5V | ≤2% | ||||||
20A/100mA | 2.5V | ≤2% | 母线内置,焊接安装 | 19.56×14.48×22.48 | 20 | 357 | ||
20A/200mA | 1.5V | ≤2% | ||||||
50A/50mA | 30V | ≤2% | 卧式穿芯(Φ8)焊接安装 | Φ35×20 | 45 | 360 | ||
50A/0.1A | 15V | ≤2% | ||||||
50A/0.25A | 7.5V | ≤2% | ||||||
70A/0.35A | 7V | ≤3% | 母线内置,焊接安装 | 34×34×22 | 50 | 363 | ||
100A/0.5A | 6V | ≤2% | 立式穿芯(Φ13) 焊片引出 | 38×20×39 | 45 | 362 | ||
100A/1A | 3V | ≤2% |
附表七:“Bingzi兵字”开合式电流互感器选型表
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 母线规格 | 外形尺寸 | 重量 (g) | 页码 |
80A/26.2mA | 3V | ≤2% | Φ9.5 | 23×23×39.33 | 40 | 364 | |
100A/0.1A | 10V | ≤0.5% | Φ30 | 97×94×24 | 300 | 366 | |
500A/5A | 0.8V | ≤1.0% | □62×33 | 106×48.5×124 | 450 | 367 | |
600A/5A | 1.0V | ≤1.0% | □82×33 | 126×48.5×124 | 500 | 369 | |
1000A/5A | 1.5V | ≤0.5% | □102×33 | 146×48.5×124 | 620 | 371 | |
2000A/5A | 50V | ≤1.0% | □122×33 | 126×48.5×124 | 1140 | 373 |
附表八:“Bingzi兵字”零序电流互感器选型表
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 |
1A/0.5mA | 0.2V | ≤0.5% | 卧式穿芯,软线引出 | Φ45×13 | 30 | 375 | |
≤0.5% | Φ75×14.5 | 65 | 377 | ||||
≤0.5% | Φ105×15 | 135 | 381 | ||||
1A/1mA | 0.1V | ≤0.5% | 卧式穿芯,软线引出 | Φ45×13 | 30 | 375 | |
≤0.5% | Φ75×14.5 | 65 | 377 | ||||
≤0.5% | Φ105×15 | 135 | 381 | ||||
20A/10mA | 1V | ≤0.1% | 立式穿芯(Φ60),底板安装 | Φ96×25 | 240 | 379 | |
30A/10mA |
附表九:“Bingzi兵字”罗氏电流互感器选型表
额定 输入电流 | 型号 | 额定 输出电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 |
40A | 0.12V | 0.5% | 立式穿芯(Φ30),底板安装 | Φ65×32 | 135 | 383 | |
3×40A | 3×0.12V | 立式穿芯(Φ37),底板安装 | 210×45×70 | 490 | 385 |
附表十:“Bingzi兵字”剩余电流互感器选型表
额定电流 剩余/回路 | 产品型号 | 变比 | 采样 电阻 | 不平衡 电流 | 精度 | 穿孔尺寸 外形尺寸 | 重量 | 页码 |
0~1A | 2000:1 | 400Ω | - | ≤0.25% | Φ26 51×18×46 | 80 | 400 | |
0~1A/250A | 2000:1 | 360Ω | ≤30mA | ≤0.5% | 156×26 203×56×19 | 500g | 402 | |
0~1A/500A | 2000:1 | 360Ω | ≤30mA | ≤0.5% | 216×42 246×79×21 | 700g | 404 |
附表十一: “Bingzi兵字”SS系列软启动专用电流互感器选型表(0~800A)
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 母线规格 (mm) | 外形尺寸 (mm)3 | 重量 (g) | 页码 |
15A/0.1A | 0.6V | ≤0.5% | □17×4 | 38×18×35 | 60 | 386 | |
20A/0.1A | 0.8V | ||||||
25A/0.1A | 1.0V | ||||||
35A/0.1A | 1.4V | ||||||
40A/0.1A | 1.6V | ||||||
50A/0.1A | 2.0V | ||||||
65A/0.1A | 2.6V | ||||||
75A/0.1A | 3.0V | ||||||
90A/0.1A | 5.5V | □22×4 | 44×24×41 | 125 | 388 | ||
110A/0.1A | 6.5V | ||||||
150A/0.1A | 9.0V | ||||||
175A/0.1A | 13.0V | □22×5 | 55×29×45 | 180 | 392 | ||
200A/0.1A | 3V | □22×4.5 | 48×19×32 | 85 | 390 | ||
200A/0.2A | 1.5V | ||||||
210A/0.1A | 15.5V | □22×5 | 55×29×45 | 180 | 392 | ||
250A/0.1A | 18.5V | ||||||
320A/0.1A | 26V | □52×7 | 75×33×54 | 335 | 398 | ||
370A/0.1A | 30V | ||||||
400A/0.1A | 8V | □32×6.5 | 50×24×44 | 145 | 394 | ||
400A/0.2A | 4V | ||||||
410A/0.1A | 34V | □52×7 | 75×33×54 | 335 | 398 | ||
480A/0.1A | 40V | ||||||
550A/0.1A | 45V | ||||||
610A/0.1A | 50V | ||||||
800A/0.1A | 10V | □62×8.5 | 80×30×60 | 350 | 396 | ||
800A/0.2A | 5V |
附表十二:“Bingzi兵字”三相电流互感器选型表
额定电流 输入/输出 | 产品型号 | 额定 采样电压 | 精度 | 结构形式 | 外形尺寸 (mm) 3 | 重量 (g) | 页码 |
0.5A/5mA | 25mV | ≤0.1% | 母线内置 底板安装 | 110×28×28 | 100 | 408 | |
50mV | ≤0.1% | ||||||
100mV | ≤0.2% | ||||||
200mV | ≤0.5% | ||||||
1.5A/5mA | 25mV | ≤0.1% | 110 | ||||
50mV | ≤0.1% | ||||||
100mV | ≤0.2% | ||||||
200mV | ≤0.5% | ||||||
1.5A/7.5mA | 37.5mV | ≤0.1% | 140 | ||||
70mV | ≤0.1% | ||||||
150mV | ≤0.2% | ||||||
300mV | ≤0.5% | ||||||
5A/5mA | 25mV | ≤0.1% | 220 | ||||
50mV | ≤0.1% | ||||||
100mV | ≤0.2% | ||||||
200mV | ≤0.5% | ||||||
10A/10mA | 1.5V | ≤0.2% | 立式穿芯 (3×Φ6.5) 软线引出 | 67×26×12 | 55 | 406 | |
20A/10mA | 3.0V | ≤0.2% | |||||
30A/10mA | 4.5V | ≤0.2% | |||||
3Φ-10A/3Φ-1mA | 3Φ-200mV/相 | ≤1% | 立式穿芯 (3×Φ18) 母线或 底板安装 | 104×50×101 | 300 | 413 | |
3Φ-25A/3Φ-1mA | 3Φ-200mV/相 | ≤1% | |||||
3Φ-50A/3Φ-1mA | 3Φ-200mV/相 | ≤1% | |||||
3Φ-100A/3Φ-1mA | 3Φ-200mV/相 | ≤1% | |||||
20A<Ie≤80A | 80A/0.11V | ≤0.5% | 立式穿芯 (3×Φ20) 母线或底板 通用安装 | 94×29×92.5 | 300 | 411 | |
Ie≤2A | 2A/0.11V | ≤0.5% | |||||
2A≤Ie≤5A | 5A/0.11V | ≤0.5% | |||||
5A≤Ie≤20A | 20A/0.11V | ≤0.5% | |||||
Ie>200A | 2A/0.11V | ≤0.5% | |||||
Ie>200A | 5A/0.11V | ≤0.5% | |||||
0A<Ie≤200A | 200A/0.11V | ≤0.5% | 立式穿芯 (3×Φ30) 母线或底板 通用安装 | 111×56.5×99 | 700 | 415 |
附表十三:“Bingzi兵字”数字量输出传感器
型号 | 输入门限 电压 (Vac) | 输入吸收 电流 (mAdc) | 输出电压 (Vcc) | 输入功耗 (W) | 输入过载 (Vac) | 输入门限 精度 (%) | 输出 CP端电压 (Vdc) | 页码 |
150 | 0.5 | 0.5 | 0.4 | 280 | 20 | 5 | 417 | |
260 | 0.5 | 0.5 | 0.4 | 390 | 30 | 5 | 419 |
