一、特点：

    1．既可作电压互感器使用，又可作电流互感器使用；

    2．全封闭，机械和耐环境性能好，电压隔离能力强，外形美观；

    3．卧式穿芯，印刷线路板直接焊接安装；

    4．引出脚间距按2.54mm网格排列，适应计算机布板要求；

    5．小巧轻便，精度高，采样范围宽，应用灵活。

 二、使用环境条件：

    1．环境温度：-55℃~+85℃；

    2．相对湿度：温度为40℃时不大于90%；

    3．大气压力：860~1060mbar(约为650~800mmHg)。

三、工作频率范围：20Hz~20kHz。

四、绝缘耐热等级：B级(130℃)。

五、安全特性：

    1．绝缘电阻：常态时大于1000MΩ；

    2．抗电强度：3000V50Hz/1分钟(作电压互感器用时)；

                          6000V50Hz /1分钟(作电流互感器用时)；

    3．阻燃性：符合UL94-V0级。

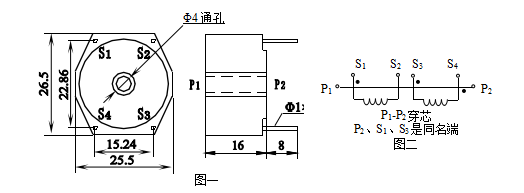

六、外形图、安装尺寸及线圈图见下图：

    七、典型应用及性能参数：

    1．作电压互感器使用时：

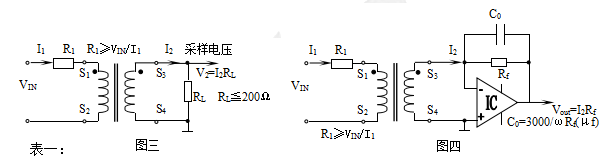

           作电压互感器使用时是一种电流型电压互感器，典型应用见图三和图四，性能参数见表一；

表一：

    2．作电流互感器使用时：

    作电流互感器应用时，用户只要在中心孔内穿1匝母线作为输入线圈，其次级有四种应用方法，分别如下图五、图六、图七、图八。性能参数见下表二和表三。

表二：

表三：

 八、注意事项：

    本型互感器不管作电压互感器使用，还是作电流互感器使用时，其原理都是电流型互感器，所以次级电路不允许开路使用，也因于此，请不要在次级回路安装熔断器。
