“动力星”DRT系列IGBT驱动变压器
“动力星”DRT系列IGBT驱动变压器
DRT系列IGBT驱动变压器系我公司为驱动IGBT和MOSFET而专门研制的最新产品,以新型材料作为磁芯,可满足多项应用要求。
DRT系列标准产品通用技术参数:

DRT系列IGBT驱动变压器系我公司为驱动IGBTMOSFET而专门研制的最新产品,以新型材料作为磁芯,可满足多项应用要求。


 一.产品特点:

耦合电容低,使之具有很高的抗干扰能力;

漏感小,保证了更好的输出脉冲波形;

无开关延时、瞬时传输功率高;

抗电强度高,安全可靠;

全封闭,机械和耐环境性能好;

体积小巧,结构紧凑,外形美观,针脚穿孔式安装,使用方便。


    二.使用条件

     环境温度:-40~+85

     相对湿度:温度为40时不大于90%

     大气压力:860~1060mbar(约为650~800mmHg)



  三.绝缘耐热等级B(130)


    四.安全特性:

     绝缘电阻:常态时大于1000MΩ

     阻燃性:符合UL94-V0


五.DRT系列驱动变压器各型号典型特性对比表



序号

型号

变比

(u)

∫udt

(μVs)

耐压

VP

(kV)

外形尺寸

(mm)3

重量

页码

1

DRT801/101A

1:1

280

3.1

16.6×12.5×13.5

4.9

127

2

DRT801/201A

2:1

280

3.1

16.6×12.5×13.5

4.6

127

3

DRT801/301A

3:1

280

3.1

16.6×12.5×13.5

4.8

127

4

DRT801/111B

1:1:1

280

3.1

16.6×12.5×13.5

5.0

127

5

DRT801/211B

2:1:1

280

3.1

16.6×12.5×13.5

4.6

127

6

DRT801/311B

3:1:1

280

3.1

16.6×12.5×13.5

4.6

127

7

DRT802/101A

1:1

310

3.1

20.2×20×14.5

7.8

127

8

DRT802/201A

2:1

310

3.1

20.2×20×14.5

7.5

127

9

DRT802/301A

3:1

310

3.1

20.2×20×14.5

8

127

10

DRT802/111B

1:1:1

310

3.1

20.2×20×14.5

7.6

127

11

DRT802/211B

2:1:1

310

3.1

20.2×20×14.5

7.5

127

12

DRT802/311B

3:1:1

310

3.1

20.2×20×14.5

7.3

127





序号

型号

变比

(u)

∫udt

(μVs)

耐压

VP

(kV)

外形尺寸

(mm)3

重量

页码

13

DRT803/101A

1:1

1000

6

30.14×27.94×25

36.5

128

14

DRT803/201A

2:1

1000

6

30.14×27.94×25

34.3

128

15

DRT803/301A

3:1

1000

6

30.14×27.94×25

35

128

16

DRT803/111B

1:1:1

1000

6

30.14×27.94×25

35

128

17

DRT803/211B

2:1:1

1000

6

30.14×27.94×25

34.3

128

18

DRT803/311B

3:1:1

1000

6

30.14×27.94×25

34.8

128

19

DRT804/101A

1:1

480

4.5

23×23×22

17.8

129

20

DRT804/201A

2:1

480

4.5

23×23×22

17.8

129

21

DRT804/301A

3:1

480

4.5

23×23×22

17.3

129

22

DRT804/111B

1:1:1

480

4.5

23×23×22

18.1

129

23

DRT804/211B

2:1:1

480

4.5

23×23×22

18.3

129

24

DRT804/311B

3:1:1

480

4.5

23×23×22

18.5

129

25

DRT805/101A

1:1

1000

4.5

27.6×25.1×20

23.5

129

26

DRT805/201A

2:1

1000

4.5

27.6×25.1×20

23.5

129

27

DRT805/301A

3:1

1000

4.5

27.6×25.1×20

23.8

129

28

DRT805/111B

1:1:1

1000

4.5

27.6×25.1×20

24

129

29

DRT805/211B

2:1:1

1000

4.5

27.6×25.1×20

23.3

129

30

DRT805/311B

3:1:1

1000

4.5

27.6×25.1×20

23.5

129

31

DRT806/101A

1:1

40

3.1

14×9.5×15

3.0

130

32

DRT806/201A

2:1

40

3.1

14×9.5×15

3.8

130

33

DRT806/301A

3:1

40

3.1

14×9.5×15

3.8

130

34

DRT807/101A

1:1

110

3.1

14×13.7×12

3.9

130

35

DRT807/201A

2:1

110

3.1

14×13.7×12

3.8

130

36

DRT807/301A

3:1

110

3.1

14×13.7×12

2.8

130

37

DRT807/111B

1:1:1

110

2.5

14×13.7×12

3.9

130

38

DRT807/211B

2:1:1

110

2.5

14×13.7×12

3.8

130

39

DRT807/311B

3:1:1

110

2.5

14×13.7×12

3.8

130

40

DRT808/101A

1:1

150

3.1

16.6×14.8×14.3

3.8

131

41

DRT808/201A

2:1

150

3.1

16.6×14.8×14.3

4.1

131

42

DRT808/301A

3:1

150

3.1

16.6×14.8×14.3

4.3

131

43

DRT808/111B

1:1:1

150

2.5

16.6×14.8×14.3

5.8

131

44

DRT808/211B

2:1:1

150

2.5

16.6×14.8×14.3

5.9

131

45

DRT808/311B

3:1:1

150

2.5

16.6×14.8×14.3

6

131

46

DRT811/101A

1:1

80

4.5

22.5×22.5×16

7.5

131

47

DRT811/201A

2:1

150

4.5

22.5×22.5×16

6.8

131

48

DRT811/301A

3:1

240

4.5

22.5×22.5×16

6.0

131

49

DRT811/111B

1:1:1

90

4.5

22.5×22.5×16

7.0

131

50

DRT811/211B

2:1:1

150

4.5

22.5×22.5×16

6.5

131

51

DRT811/311B

3:1:1

240

4.5

22.5×22.5×16

6.2

131

说明:

     上表中所给出的参数是在室温下测得的典型值。

     各参数的意义:

    u—变比=Ⅰ:Ⅱ:Ⅲ

    VP各绕组之间施加的抗电强度试验电压之有效值,持续时间60s

    ∫udt—额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)

    LP线圈初级电感量  f=1000Hz  V=0.3V

    LS漏感(将次级绕组短路后测量) f=1000Hz  V=1V

    CK分布电容   f=1000Hz  V=1V



    六.选型指南:

     首先根据系统的工作电压V(有效值)来确定所需的抗电强度Vp,可按表1推荐选择:

    1



工作电压

V

220V

380V

500V

800V

抗电强度

Vp

1.9kV

3.1 kV

4.5 kV

6 kV

  根据控制级电源电压和IGBT需要的驱动电压选择变比。

    例如:若初级脉冲幅值为15V,为了使IGBT可靠驱动,则需要选择变比为1:1的驱动变压器,如DRT801/101ADRT801/111BDRT802/101A等。若初级脉冲幅值为24-30V,为了使IGBT可靠驱动,则需要选择变比为2:1的驱动变压器,如DRT801/201ADRT801/211BDRT802/201A等。

     根据伏微秒积(∫udt)及驱动脉冲的频率(fp),按已知驱动脉冲的伏微秒积应小于等于该频率范围内DRT驱动变压器的额定伏微秒积的原则选型。

    例如:若调制脉冲的频率为20kHz,脉冲幅度为15V,脉宽为20μs,则其伏微秒积∫udt=15×20=300 μVs,按已知驱动脉冲的伏微秒积应小于等于该频率范围内DRT驱动变压器的额定伏微秒积的原则选型,可选DRT802系列产品。若调制脉冲的频率为50kHz,脉冲幅度为24V,脉宽为10μs,则其伏微秒积∫udt=24×10=240μVs,按已知驱动脉冲的伏微秒积应小于等于该频率范围内DRT驱动变压器的额定伏微秒积的原则选型,可选DRT801系列产品。



    七.使用指南

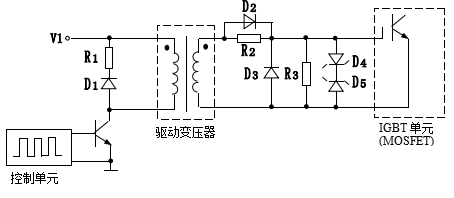

     典型应用电路:


  说明:

    R1D1主要起续流作用。D1一般可选1N4007R1可选1kΩ~2 kΩ

    D2D3R2R3主要起整形和防止IGBT栅极开路并提供放电回路。D2D3可选用加速二极管,用以提高IGBT的开关速度,R2R3可选几十欧姆~几百欧姆。

    D4D5主要起限制加在IGBT(g-e)端的电压作用,避免过高的栅射电压击穿栅极。

    .驱动变压器的使用频率可以在几kHz ~几十kHz之间。



    八.DRT系列IGBT驱动变压器的各参数意义及外形图、安装尺寸、线圈图和主要技术参数(典型值)

     各参数的意义:

    u—变比=::

    VP各绕组之间施加的抗电强度试验电压之有效值,持续时间60s

    ∫udt—额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)

    V1输入脉冲幅度(初级脉冲电压)

    tn在相应的V1fP下驱动变压器的额定传输脉宽。

    V2输出脉冲幅度(次级脉冲幅度)

    RL—IGBT模块或MOSFET控制级等效电阻。

    LP线圈初级电感量  f=1000Hz  V=0.3V

    LS漏感(将次级绕组短路后测量) f=1000Hz  V=1V

    CK分布电容   f=1000Hz  V=1V
