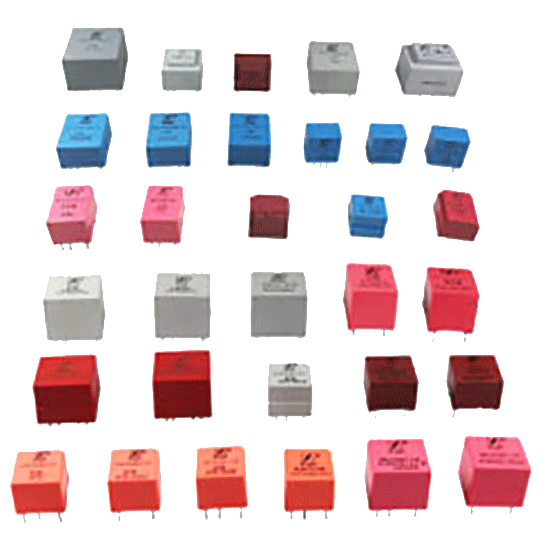

一、特点:
1.全封闭印刷线路板直接焊接安装;
2.机械和环境隔离能力强,结构紧凑、坚固、抗振、防潮、阻燃;
3.各绕组间的抗电强度高;
4.可自行构成所需变比以适应触发要求;
5.能与所有容量的可控硅配套;
6.可作为普通脉冲变压器使用。
二、应用:
本触发变压器与可控硅配套使用,通常接在可控硅设备中控制触发单元与可控硅控制极之间,一方面传递触发脉冲,另一方面对强弱电之间起到可靠的隔离作用。
该系列触发变压器可广泛应用于:
⑴ 调压、调速设备;
⑵ 电焊机;
⑶ 电梯;
⑷ 中频电源;
⑸ 整流设备;
⑹ 逆变变频设备;
⑺ 自控装置;
⑻ 其它可控硅装置

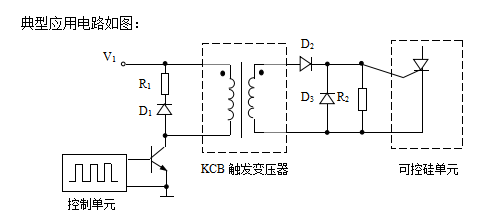

说明:1.R1和D1主要起续流作用。D1一般可选1N4007,R1可选1kΩ~2kΩ;
2.D2,D3,R2主要起整形作用。D2,D3可选1N4007,R2可选几十~几百欧姆。
三、各型号典型特性对照表:
序号 | 型号 | 变比 | 测试频率 | ∫udt (μVs) | 耐压 (kV) | 外形尺寸 | 重量 (g) | 页码 |
1 | 2.5:1 | 200Hz | 960 | 6.0 | 26×22.5×23 | 40 | 142 | |
2 | 1:1 | 200Hz | 8500 | 2.0 | 26×22.5×23 | 40 | 142 | |
3 | 1:1 | 100Hz | 22500 | 3.5 | 31×28×25 | 75 | 142 | |
4 | 2:1 | 100Hz | 8000 | 5.0 | 31×28×25 | 75 | 142 | |
5 | 2:1 | 300Hz | 19200 | 8.0 | 27.5×30.5×31.25 | 100 | 143 | |
6 | 1:1 | 100Hz | 300 | 4.5 | 27×22×20.5 | 20 | 143 | |
3kHz | 240 | |||||||
7kHz | 200 | |||||||
10kHz | 200 | |||||||
7 | 1:1:1 | 100Hz | 300 | 4.5 | 27×22×20.5 | 20 | 143 | |
3kHz | 240 | |||||||
7kHz | 200 | |||||||
10kHz | 200 | |||||||
8 | 1:1:1:1 | 100Hz | 300 | 4.5 | 27×22×20.5 | 21 | 143 | |
3kHz | 240 | |||||||
7kHz | 200 | |||||||
10kHz | 200 | |||||||
9 | 3:1 | 7kHz | 1680 | 10 | 35×30×20.5 | 40 | 144 | |
10 | 1:1 | 100Hz | 1600 | 4.5 | 35×30×20.5 | 39 | 144 | |
3kHz | 1200 | |||||||
7kHz | 800 | |||||||
10kHz | 400 | |||||||
11 | 1:1:1 | 100Hz | 1600 | 4.5 | 35×30×20.5 | 40 | 144 | |
3kHz | 1200 | |||||||
7kHz | 800 | |||||||
10kHz | 400 | |||||||
12 | 1:1:1:1 | 100Hz | 1600 | 4.5 | 35×30×20.5 | 41 | 144 | |
3kHz | 1200 | |||||||
7kHz | 800 | |||||||
10kHz | 400 | |||||||
13 | 1:1 | 100Hz | 25000 | 8.3 | 45×37×33 | 195 | 145 | |
14 | 2:1 | 100Hz | 50000 | |||||
15 | 1:1 | 100Hz | 2400 | 4.5 | 44×39×24 | 79 | 145 | |
16 | 3:1 | 9.4kHz | 1200 | 8 | ||||
17 | 1:1:1 | 100Hz | 2400 | 4.5 | 44×39×24 | 81 | 145 | |
18 | 1:1:1:1 | 100Hz | 2400 | 4.5 | 83 | 145 | ||
19 | 1:1 | 100Hz | 6480 | 3.1 | 48×43×30 | 116 | 146 | |
20 | 1:1:1 | 100Hz | 6480 | 3.1 | 48×43×30 | 118 | 146 | |
21 | 1:1:1:1 | 100Hz | 6480 | 3.1 | 48×43×30 | 120 | 146 |
序号 | 型号 | 变比 | 测试频率 | ∫udt (μVs) | 耐压 (kV) | 外形尺寸 | 重量 (g) | 页码 |
22 | 3:1:1 | 100Hz | 4000 | 3.1 | 35×30×20.5 | 41 | 147 | |
3kHz | 2400 | |||||||
7kHz | 1500 | |||||||
10kHz | 1200 | |||||||
23 | 1.5:1 | 100Hz | 560 | 7.0 | 35×30×20.5 | 40 | 147 | |
3kHz | 500 | |||||||
7kHz | 400 | |||||||
10kHz | 620 | |||||||
24 | 2:1:1 | 3kHz | 1200 | 5.0 | 35×30×20.5 | 41 | 148 | |
25 | 1.5:1 | 7kHz | 450 | 10 | 35×30×20.5 | 40 | 148 | |
26 | 5:1 | 50kHz | 240 | 6.0 | 35×30×20.5 | 40 | 149 | |
27 | 1:1 | 1kHz | 1200 | 5 | 26×23.5×22 | 30 | 149 | |
28 | 1:1:1 | 1kHz | 1200 | |||||
29 | 2:1 | 1kHz | 2250 | |||||
30 | 2:1:1 | 1kHz | 2250 | |||||
31 | 3:1 | 1kHz | 3600 | |||||
32 | 3:1:1 | 1kHz | 3600 | |||||
33 | 3:1 | 100Hz | 3000 | 5.0 | 27×22×20.5 | 34 | 150 | |
3kHz | 2000 | |||||||
7kHz | 1200 | |||||||
10kHz | 960 | |||||||
34 | 2:1 | 23kHz | 375 | 3.5 | 27×22×20.5 | 30 | 150 | |
35 | 1:1 | 1kHz | 800 | 5.0 | 21×19×17.5 | 35 | 151 | |
36 | 1:1:1 | 1kHz | 800 | |||||
37 | 2:1 | 1kHz | 1500 | |||||
38 | 2:1:1 | 1kHz | 1500 | |||||
39 | 3:1 | 1kHz | 2400 | |||||
40 | 3:1:1 | 1kHz | 2400 | |||||
41 | 1:1:1 | 3kHz | 500 | 3.1 | 20×20×14 | 12 | 152 | |
42 | 3:1 | 3kHz | 1400 | |||||
43 | 1:1 | 5kHz | 280 | 4.0 | 24×23.5×17.5 | 20 | 152 | |
44 | 1:1:1 | 5kHz | 560 | |||||
45 | 2:1 | 5kHz | 840 | |||||
46 | 2:1:1 | 5kHz | 280 | |||||
47 | 3:1 | 5kHz | 560 | |||||
48 | 3:1:1 | 5kHz | 840 | |||||
49 | 1:1 | 3kHz | 480 | 2 | 25×22×16.5 | 20 | 153 | |
50 | 1:1:1 | 3kHz | 480 | |||||
51 | 2:1 | 3kHz | 640 | |||||
52 | 2:1:1 | 3kHz | 640 | |||||
53 | 3:1 | 3kHz | 750 | |||||
54 | 3:1:1 | 3kHz | 750 |
序号 | 型号 | 变比 | 测试频率 | ∫udt (μVs) | 耐压 (kV) | 外形尺寸 | 重量 (g) | 页码 |
55 | 1:1 | 3kHz | 960 | 4.0 | 18×24×21.7 | 21 | 154 | |
56 | 1:1:1 | 3kHz | 1920 | |||||
57 | 2:1 | 3kHz | 2880 | |||||
58 | 2:1:1 | 3kHz | 960 | |||||
59 | 3:1 | 3kHz | 1920 | |||||
60 | 3:1:1 | 3kHz | 2880 | |||||
61 | 1:1 | 5kHz | 720 | 4.0 | 33×33×23 | 55 | 155 | |
62 | 1:1:1 | 5kHz | 1440 | |||||
63 | 2:1 | 5kHz | 2160 | |||||
64 | 2:1:1 | 5kHz | 720 | |||||
65 | 3:1 | 5kHz | 1440 | |||||
66 | 3:1:1 | 5kHz | 2160 | |||||
67 | 5:1 | 15 | 75×46×47 | 180 | 156 | |||
68 | 4.5:1 | 300Hz | 24000 | 6.0 | 31×28×31 | 195 | 156 | |
69 | 2.3:1 | 100Hz | 700 | 3.1 | 18×17×14 | 8.5 | 157 | |
3kHz | 650 | |||||||
7kHz | 450 | |||||||
10kHz | 300 | |||||||
70 | 1:1:1 | 100Hz | 400 | 3.1 | 18×17×14 | 8.5 | 157 | |
3kHz | 320 | |||||||
7kHz | 280 | |||||||
10kHz | 200 | |||||||
71 | 2:1 | 100Hz | 480 | 3.1 | 18×17×14 | 8.5 | 157 | |
3kHz | 400 | |||||||
7kHz | 360 | |||||||
10kHz | 280 | |||||||
72 | 2.3:1 | 3kHz | 700 | 3.1 | 17.6×18×14.6 | 10 | 158 | |
73 | 2:1 | 3kHz | 480 | 3.1 | 17.6×18×14.6 | 10 | 158 | |
74 | 3:1 | 3kHz | 1200 | 3.1 | 17.6×18×14.6 | 10 | 158 | |
75 | 1:1 | 3kHz | 400 | 3.1 | 17.6×18×14.6 | 10 | 158 | |
76 | 1:1:1 | 3kHz | 400 | 3.1 | 17.6×18×14.6 | 10 | 158 | |
77 | 2:1:1 | 3kHz | 750 | 3.1 | 17.6×18×14.6 | 10 | 158 | |
78 | 3:1:1 | 3kHz | 1200 | 3.1 | 17.6×18×14.6 | 10 | 158 | |
79 | 2:1:1 | 100Hz | 3000 | 3.0 | 23×16×23 | 19 | 158 | |
3kHz | 2100 | |||||||
7kHz | 1500 | |||||||
10kHz | 900 | |||||||
80 | 2:1:1 | 100Hz | 3000 | 3.0 | 23×16×23 | 19 | 158 | |
3kHz | 2100 | |||||||
7kHz | 1500 | |||||||
10kHz | 900 |
序号 | 型号 | 变比 | 测试频率 | ∫udt (μVs) | 耐压 (kV) | 外形尺寸 | 重量 (g) | 页码 |
81 | 2:1 | 100Hz | 1600 | 5.0 | 23×16×23 | 19 | 159 | |
3kHz | 1000 | |||||||
7kHz | 400 | |||||||
10kHz | 300 | |||||||
82 | 1:1 | 100Hz | 1600 | 6.0 | 23×16×23 | 19 | 159 | |
3kHz | 1000 | |||||||
7kHz | 400 | |||||||
10kHz | 300 | |||||||
83 | 1:1:1 | 100Hz | 800 | 2.0 | 21×20.8×17.5 | 19 | 159 |
四、使用指南:
1. 首先根据系统的工作电压V0(有效值)来确定所需的抗电强度VP.可按表1推荐选择:
工作电压 V0 | 220V | 380V | 500V | 800V | 1100V | 1400V | 2000V | 3000V |
抗电强度 Vp | 1.9kV | 3.1kV | 4.5kV | 6kV | 8.3kV | 10kV | 15kV | 20kV |
表1:
2. 根据伏微秒积(∫udt)及触发脉冲的频率(fp),按已知触发脉冲的伏微秒积应小于等于该频率范围内KCB触发变压器的额定伏微秒积的原则选型。
(a). 以50Hz单脉冲为触发信号的用户:根据已知伏微秒积按上述原则选型即可。
例如:已知触发脉冲电压为8V,脉冲宽度为250μs,其伏微秒积∫udt=8×250=2000μVs,应选择KCB-05。
(b). 以调制脉冲(脉冲串)为触发信号的用户,则按调制脉冲的参数来计算。
例如:调制脉冲的频率为7kHz,脉冲幅度为8V,脉宽为100μs,则其伏微秒积∫udt=8×100=800μVs,应选择KCB-04。
(c). 对触发信号参数未知用户,可按表2的推荐来选型。
表2:
可控硅规格 (A) | 1-30 | 30-90 | 100-500 | 500-1000 |
推荐型号 | KCB-02 | KCB472/104B KCB472/065B KCB472/951A | KCB-04 KCB674/864A KCB6743A KCB-0025 KCB-01 | KCB418/311B KCB419/301A KCB674/211B KCB-05 KCB-06 |
说明:表上推荐仅作参考。总的原则是选∫udt大一些的变压器以留有余量。
3. 根据客户不同的需求,我们新近推出了高耐压的触发变压器,
结构 | 耐压 |
KCB4916G | 20kV |
KCB2810G | 15kV |
KCB2410G | 8kV |
HMB6090 | 95kV |
五、触发脉冲类型:

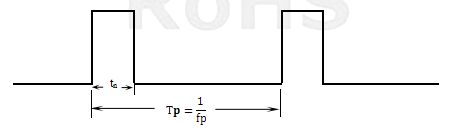

⑴ 单脉冲:

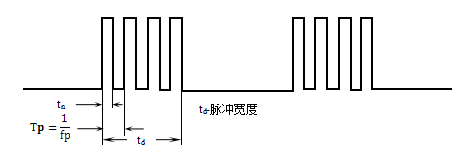

⑵ 脉冲串
六、外形图、安装尺寸、线圈图及详细技术参数:
● 说明:
1. 下述各表中所给出的参数是在室温下测得的典型值。
2. 各参数的意义:
u-变压比=Ⅰ:Ⅱ:Ⅲ:Ⅳ
Vp-各绕组之间施加的抗电强度试验电压之有效值,持续时间60s。
fp-测试脉冲频率(Tp为周期)。100HZ表示单脉冲,其余表示脉冲串,脉冲串等效宽度设为td=2ms。
∫udt-额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)
V1-输入脉冲幅度(初级脉冲电压)。
tn-在相应的V1和fp下变压器的额定传输脉宽。
V2-输出脉冲幅度(次级脉冲电压)。
RL-可控硅控制极等效电阻。
