一、特点:
1.全封闭印刷线路板直接焊接安装;
2.机械和环境隔离能力强,结构紧凑、坚固、抗振、防潮、阻燃;
3.各绕组间的抗电强度高;
4.可自行构成所需变比以适应触发要求;
5.能与所有容量的可控硅配套;
6.可作为普通脉冲变压器使用。
二、应用:
本触发变压器与可控硅配套使用,通常接在可控硅设备中控制触发单元与可控硅控制极之间,一方面传递触发脉冲,另一方面对强弱电之间起到可靠的隔离作用。该系列触发变压器可广泛应用于:
1.调压、调速设备 5.整流设备
2.电焊机 6.逆变变频设备
3.电梯 7.自控装置
4.中频电源 8.其它可控硅装置

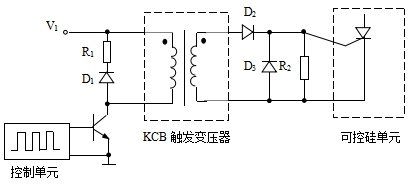

典型应用电路如下:
说明:1.R1和D1主要起续流作用。D1一般可选1N4007,R1可选1kΩ~2kΩ;
2.D2,D3,R2主要起整形作用。D2,D3可选1N4007,R2可选几十~几百欧姆。
三、各型号典型特性对照表:
序号 | 型号 | 变比 | 测试频率 | ∫udt (μVs) | 耐压 (kV) | 外形尺寸 | 重量 (g) | 页码 |
1 | 1:1 | 100Hz | 1200 | 5 | 20×18×18.5 | 15 | 163 | |
2 | 2:1 | 100Hz | 1800 | 5 | 20×18×18.5 | 15 | 163 | |
3 | 3:1 | 100Hz | 2880 | 5 | 20×18×18.5 | 15 | 163 | |
4 | 1:1 | 100Hz | 1600 | 6 | 21.6×21×18.5 | 20 | 163 | |
5 | 2:1 | 100Hz | 2250 | 6 | 21.6×21×18.5 | 20 | 163 | |
6 | 3:1 | 100Hz | 3600 | 6 | 21.6×21×18.5 | 20 | 163 | |
7 | 1:1 | 100Hz | 3200 | 8 | 27×23.6×22 | 100 | 163 | |
8 | 2:1 | 100Hz | 6000 | 8 | 27×23.6×22 | 100 | 163 | |
9 | 3:1 | 100Hz | 9600 | 8 | 27×23.6×22 | 100 | 163 | |
10 | 1:1 | 3kHz | 1000 | 15 | 31×31×25.6 | 70 | 164 | |
11 | 2:1 | 10kHz | 1080 | 15 | 31×31×25.6 | 70 | 164 | |
12 | 3:1 | 7kHz | 1200 | 15 | 31×31×25.6 | 70 | 164 | |
13 | 1:1 | 1kHz | 2000 | 20 | 73.7×53.8×31 | 300 | 164 | |
14 | 2:1 | 3kHz | 3000 | 20 | 73.7×53.8×31 | 300 | 164 | |
15 | 3:1 | 3kHz | 3600 | 20 | 73.7×53.8×31 | 300 | 164 |
四、使用指南:
1. 首先根据系统的工作电压V0(有效值)来确定所需的抗电强度VP.可按表1推荐选择:
表1:
工作电压V0 | 220V | 380V | 500V | 800V | 1100V | 1400V | 2000V | 3000V |
抗电强度Vp | 1.9kV | 3.1kV | 4.5kV | 6kV | 8.3kV | 10kV | 15kV | 20kV |
2. 根据客户不同的需求,我们新近推出了高耐压的触发变压器,
结构 | 耐压 |
KCB4916G | 20kV |
KCB2810G | 15kV |
KCB2410G | 8kV |
KCB1908G | 6kV |
KCB1607G | 5kV |
HMB6090 | 95kV |
五、触发脉冲类型:

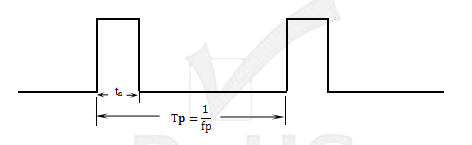

⑴ 单脉冲:

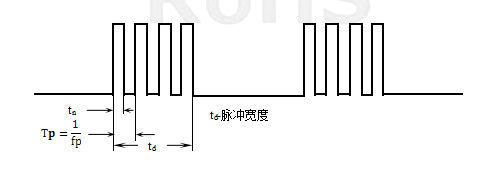

⑵ 脉冲串
六、外形图、安装尺寸、线圈图及详细技术参数:
● 说明:
1. 下述各表中所给出的参数是在室温下测得的典型值。
2. 各参数的意义:
u-变压比=Ⅰ:Ⅱ:Ⅲ:Ⅳ
Vp-各绕组之间施加的抗电强度试验电压之有效值,持续时间60s。
fp-测试脉冲频率(Tp为周期)。100HZ表示单脉冲,其余表示脉冲串,脉冲串等效宽度设为td=2ms。
∫udt-额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)
V1-输入脉冲幅度(初级脉冲电压)。
tn-在相应的V1和fp下变压器的额定传输脉宽。
V2-输出脉冲幅度(次级脉冲电压)。
RL-可控硅控制极等效电阻。
