北京创四方电子集团股份有限公司

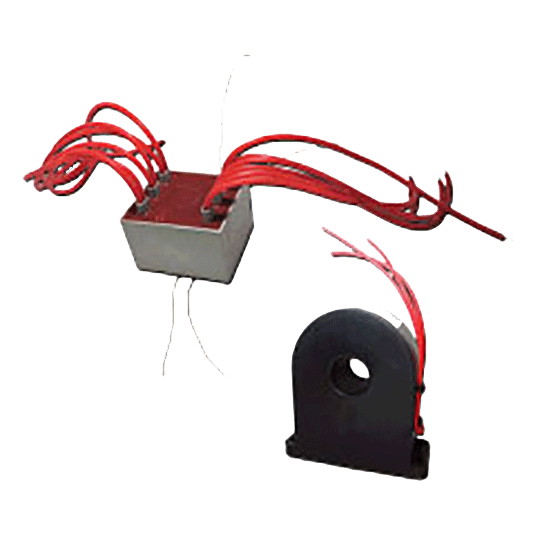

一、特点：
1．用于系统电压较高的环境，初次级隔离电压≥30kV；
2．漏感低，脉冲前沿陡峭；
3．铁芯损耗小，变压器温升低；
4．软线引出，安装灵活。
二、使用环境条件：
1．环境温度：-25℃~+40℃；
2．相对湿度：温度为25℃时不大于90%；
3．大气压力：860~1060mbar(约为650~800mmHg)。
三、绝缘耐热等级：B级(130℃)

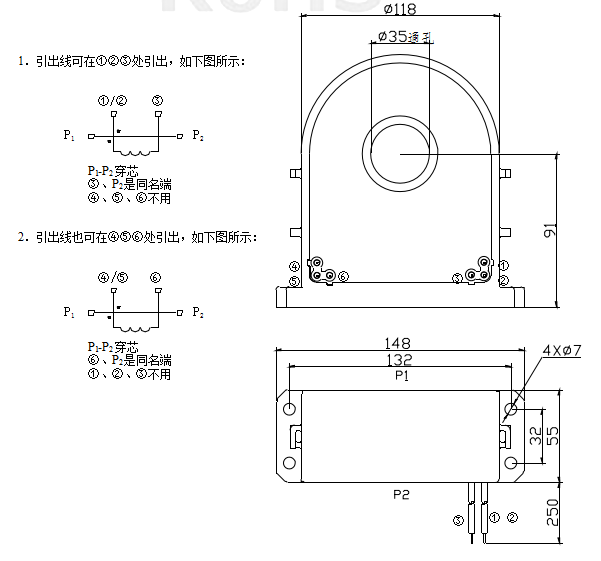

四、外形图、安装尺寸及电性能要求

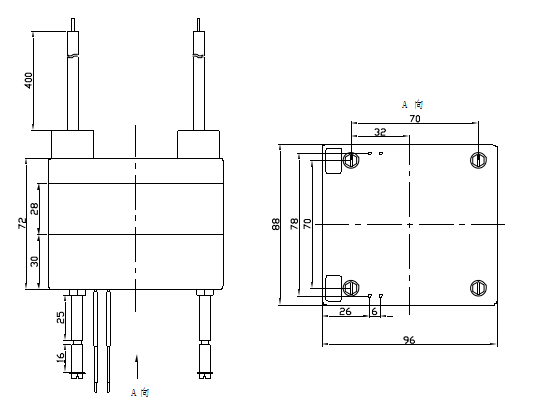

1．HMB-U28
抗电强度：
端子号 | 正端←→ 负端 | 正端←→ 负端 | ||
初级 | 次级 | 次级 | 次级 | |
耐压/时间 | ≧AC30 kV/60秒 | ≧AC30kV/60秒 | ||
输入电压 | 输入频率 | 输出电压 | 脉宽 tk | 上升沿 tr | 负载电阻 | 电感 (1kHz·0.3V·串) | 同名端 |
15V | 40kHz | ≥27V | ≥11.5μs | ≤0.2μs | 100Ω | L 5-6 = L 13-14 ≥ 100μH | 1,3,5,7, 9,11,13,15 |
2．HMB-6090
型号 | u | Vp (kV) | 触发方式 | fp (kHz) | I1 (A) | tn (μs) | I2 (A) | RL (Ω) |
HMB6090 | 2:1 | 95 | 脉冲串触发 | 7 | 2.4 | 62.5 | 0.9 | 5 |
